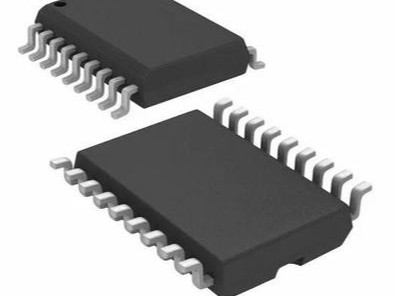

產品概述PRODUCT OVERVIEW
NY8A056A是以EPROM作為記憶體的8位元微控制器，專為家電或量測等等的I/O應用設計。採用CMOS製程并同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8A056A核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在I/O的資源方面，NY8A056A有16根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain)輸出。此外針對紅外線搖控的產品方面，NY8A056A內建了可選擇頻率的大電流輸出紅外載波發射口，電流可在3V供電時達到340mA。
NY8A056A有三組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A056A提供2組8位元解析度的PWM輸出或者蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。
NY8A056A采用雙時鐘機制，高速振蕩或者低速振蕩都可以分別選擇內部RC振蕩或外部Crystal輸入。在雙時鐘機制下，
NY8A056A可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。并且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精準的Crystal計時?？梢跃S持高速處理同時又能精準計算真實時間。
在省電的模式下如待機模式(Standby mode) 與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A056A進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
功能特點FUNCTIONAL CHARACTERISTICS
· 寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
? 2.0V ~ 5.5V @系統頻率≦8MHz。
? 2.2V ~ 5.5V @系統頻率＞8MHz。
· 寬廣的工作溫度：-40°C ~ 85°C。 超過±8KV的ESD。
l 雜訊過濾功能(Noise Filter)打開時可容忍超過±4KV的EFT。(操作電壓@5V)
· 1Kx14 bits EPROM。 96 bytes SRAM。
16根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[7:0]。
· PA[5, 3:0]及PB[3:0]可選擇輸入時使用內建下拉電阻。
l PA[7:6, 4:0]及PB[7:0]可選擇輸入時使用上拉電阻，上拉電阻值可選擇100kΩ 或 1MΩ。
· PB[7:0]可選擇開漏極輸出(Open-Drain)。
l PA[5]可選擇當作輸入或開漏極輸出(Open-Drain)。
· 所有I/O腳輸出可選擇定灌電流(Constant Sink Current)或一般灌電流(Normal Sink Current)或大灌電流(Large Sink Current)。
· 8層程式堆棧(Stack)。 存取資料有直接或間接定址模式。
一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路。
· 二組8位元下數計時器(Timer1, 2)可選重復載入或連續下數計時，二組8位元下數計時器可合併成一組16位元計時器。
二個脈衝寬度調變(PWM1, 2)。 二個蜂鳴器輸出(BZ1, 2)。
· 38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。大電流輸出紅外線載波發射口，可選一般或340mA灌電流。 內建準確的低電壓偵測電路(LVD)。
· 內建準確的電壓比較器(Voltage Comparator)。
內建上電復位電路(POR)。
內建低壓復位功能(LVR)。
· 內建看門狗計時(WDT)，可由程式韌體控制開關。
雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
· 高速振蕩: E_HXT (超過6MHz外部高速石英振蕩)
E_XT (455K~6MHz外部石英振蕩)
I_HRC (1~20MHz內部高速RC振蕩)
· 低速振蕩: E_LXT (32KHz外部低速石英振蕩)
I_LRC (內部32KHz低速RC振蕩)
· 四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)。

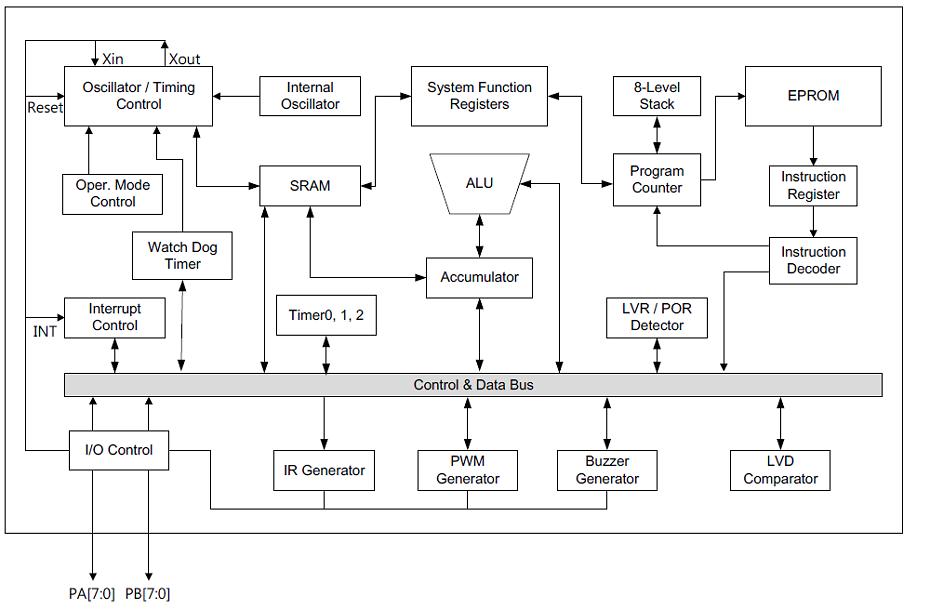

功能框圖FUNCTIONAL BLOCK DIAGRAM

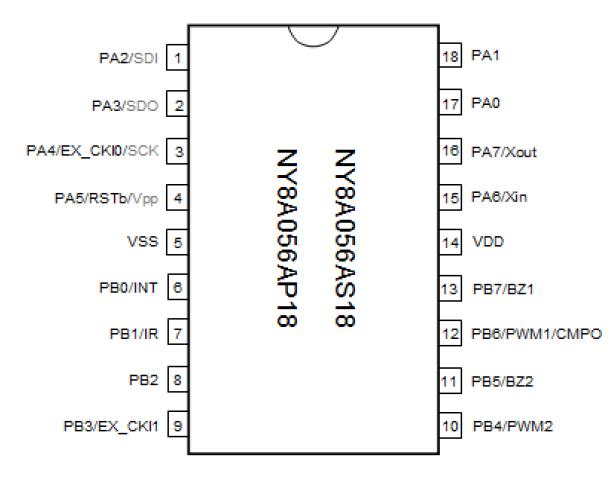

引腳排列圖PIN LAYOUT

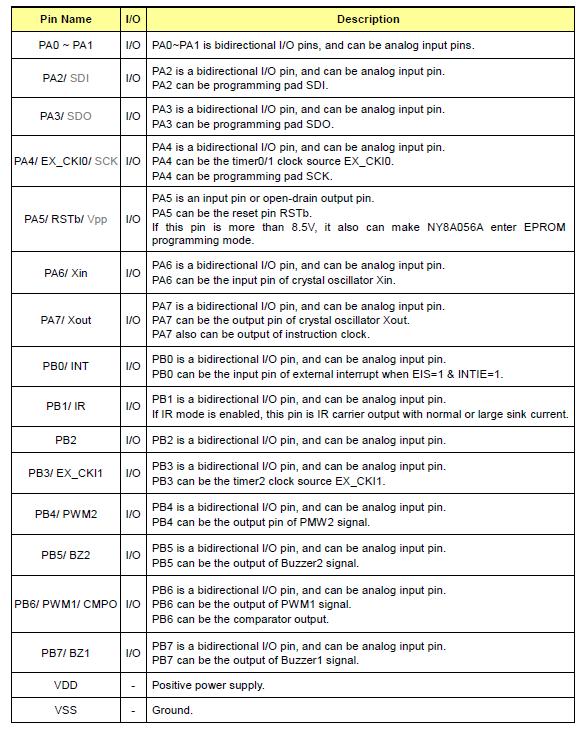

引腳說明PIN DESCRIPTION

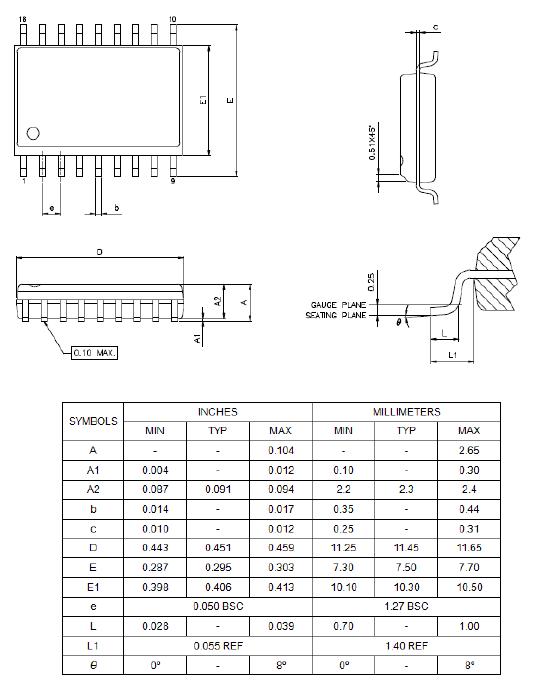

封裝尺寸PACKAGE SIZ
