產品概述PRODUCT OVERVIEW
NY8A051G是以EPROM作為記憶體的8位元微控制器，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是游樂器周邊等等。採用CMOS製程并同時提供客戶低成本、高性能等顯著優勢。NY8A051G核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在I/O的資源方面，NY8A051G有6根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8A051G內建了可選擇頻率的紅外載波發射口。
NY8A051G有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8A051G提供1組8位元解析度的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8A051G采用雙時鐘機制，高速振蕩或者低速振蕩都由內部RC振蕩輸入。在雙時鐘機制下，NY8A051G可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。并且微控制器在使用內部RC高速振蕩時，低速振蕩可以同時使用外部精準的Crystal 32768Hz 來計時?？梢跃S持高速處理同時又能精準計算真實時間。
在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A051G進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
NY8A051G內建低速晶振 (32768Hz) 電容，CL有Disable、7pF、9pF、12.5pF四種選項可選，方便客戶減少外部零件，仍可得到較精準的PPM值。
NY8A051G在PB0/PB1/PB2內建大驅動電流模式最大可達(IOH=130mA@3V,220mA@5V/VOH=4V, IOL=150mA@3V, 220mA@5V/VOL=1V)，提供客戶大電流需求。且在 PB3(VPP) 增加內部上拉電阻85K歐姆，并可由程式控制開關。
功能特點FUNCTIONAL CHARACTERISTICS
· 寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
?2.0V ~ 5.5V @系統頻率≦8MHz。
?2.2V ~ 5.5V @系統頻率＞8MHz。
· 寬廣的工作溫度：-40°C ~ 85°C；1Kx14 位的程序存儲器空間；48字節的通用數據寄存器空間。
· 6根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
lPB[3:0]可選擇輸入時使用內建上拉及下拉電阻。
· 輸入有三種組態可選(TTL / CMOS / Without Schmitt) 。
l PB[3]內建上拉電阻85K。
· PB[5:0]可選擇上拉電阻或開漏極輸出(Open-Drain)。PB0 / PB1 / PB2腳輸出可選擇六段推電流及灌電流(電流20mA~220mA @5V, 壓差1V)
· PB3 / PB4 / PB5腳輸出可選擇小灌電流(Small Sink Current)或一般灌電流(Normal Sink Current)。
· PB4 / PB5腳輸出可選擇小推電流(Small Drive Current)或一般推電流(Normal Drive Current)。
· 8級深度硬件堆棧（Stack）；存取數據有直接或間接尋址模式
· 一組8位元上數計時器(Timer0)包含可程式化的頻率預除線路一組8位元下數計時器(Timer1)可選重復載入或連續下數計時。
· 一個8位的脈沖寬度調變輸出（PWM1）；一個蜂鳴器輸出（BZ1）
· 38/57KHz紅外線載波（IR）頻率可供選擇，同時載波之極性也可以通過寄存器選擇
· 內置上電復位電路（POR）；內置低壓復位功能（LVR）
· 內建看門狗計時(WDT)，可由程式韌體控制開關。
· 雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
? 高速振蕩: I_HRC (1~20MHz內部高速RC振蕩)
? 低速振蕩: I_LRC (內部32KHz低速RC振蕩)
· 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode）
· 六種硬體中斷：Timer0 溢位中斷， Timer1 借位中斷。WDT 中斷。PB 輸入狀態改變中斷。外部中斷輸入。低電偵測中斷。
· NY8A051G在待機模式(Standby mode)下的五種喚醒中斷：
? Timer0 溢位中斷。Timer1 借位中斷。 WDT 中斷。 PB 輸入狀態改變中斷。 外部中斷輸入。
· NY8A051G在睡眠模式(Halt mode)下的三種喚醒中斷：
? WDT 中斷。PB 輸入狀態改變中斷。 外部中斷輸入。

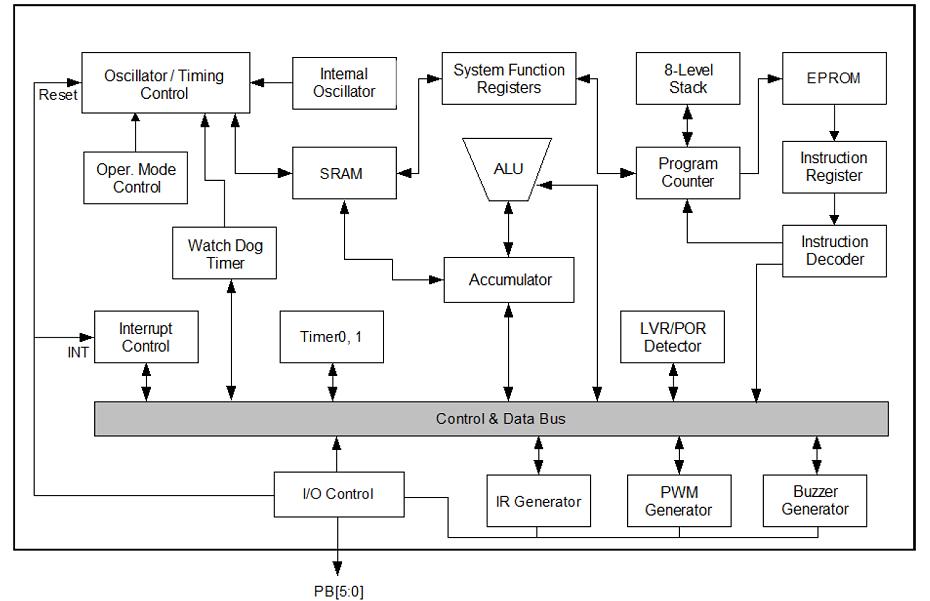

功能框圖FUNCTIONAL BLOCK DIAGRAM

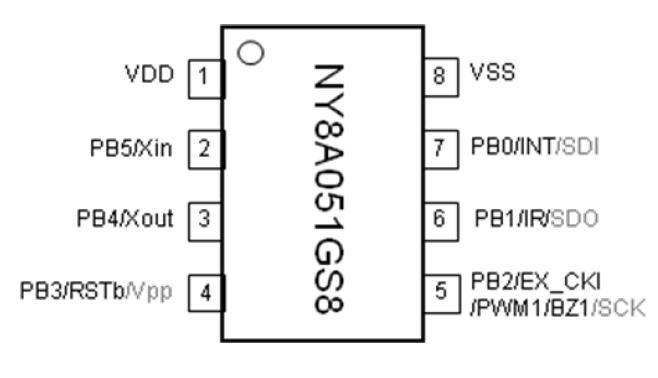

引腳排列圖PIN LAYOUT

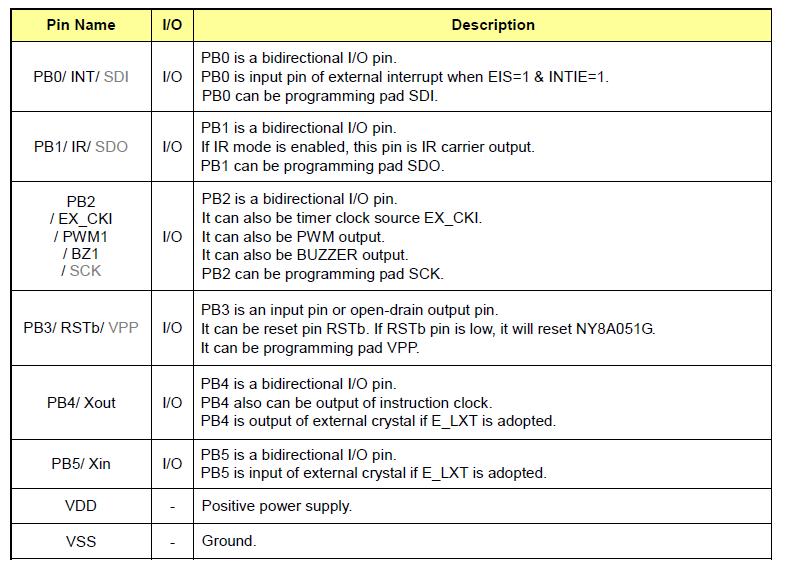

引腳說明PIN DESCRIPTION
封裝尺寸PACKAGE SIZ
