產品概述PRODUCT OVERVIEW

NY8A050D是以EPROM作為記憶體的8位元微控制器，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是游樂器周邊等等。采用CMOS製程并同時提供客戶低成本、高性能等顯著優勢。NY8A050D核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕松地以程式控制完成不同的應用。因此非常適合各種低記憶容量但又復雜的應用。

在I/O的資源方面，NY8A050D有6根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。

NY8A050D有一組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。

NY8A050D採用雙時鐘機制，高速振蕩或者低速振蕩都由內部RC振蕩輸入。在雙時鐘機制下，NY8A050D可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。

在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒 NY8A051D進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。

功能特點FUNCTIONAL CHARACTERISTICS

· 寬廣的工作電壓：（指令時鐘為 4 個CPU時鐘，亦即 4T模式）；2.0V ~ 5.5V @系統時鐘≦8MHz；2.2V ~ 5.5V @系統時鐘＞8MHz。

· 寬廣的工作溫度：-40°C ~ 85°C；1Kx14 位的程序存儲器空間；48字節的通用數據寄存器空間。

· 6 根可分別單獨控制輸入輸出方向的I/O腳（GPIO）、PB[5:0]；PB[3:0]可選擇輸入時使用內部下拉電阻

· PB[5:4]及PB[2:0]可選擇內部上拉電阻或開漏輸出（Open-Drain）；PB[3]可選擇當作輸入或開漏輸出（Open-Drain）

· 8級深度硬件堆棧（Stack）；存取數據有直接或間接尋址模式

· 一組8位上數定時器（Timer0）包含可編程的預分頻器

· 一組8位下數定時器（Timer1）可選自動重載與連續下數計時

· 一個8位的脈沖寬度調變輸出（PWM1）；一個蜂鳴器輸出（BZ1）

· 38/57KHz紅外線載波（IR）頻率可供選擇，同時載波之極性也可以通過寄存器選擇

· 內置上電復位電路（POR）；內置低壓復位功能（LVR）

· 內置看門狗計時（WDT），可由配置字節（Configuration Word）控制開關；

· 雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。高速振蕩時鐘：I_HRC （內部 1~20MHz高速RC振蕩）；低速振蕩時鐘：I_LRC （內部 32KHz低速RC振蕩）

· 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode）

· 五種硬件中斷：Timer0 上溢中斷、Timer1 下溢中斷、WDT中斷、PB輸入狀態改變中斷、外部中斷

· NY8A050D在待機模式（Standby mode）下的五種喚醒中斷：Timer0 上溢中斷、Timer1 下溢中斷、WDT中斷、PB輸入狀態改變中斷、外部中斷

· NY8A050D在睡眠模式（Halt mode）下的三種喚醒中斷：WDT中斷、PB輸入狀態改變中斷、外部中斷

功能框圖FUNCTIONAL BLOCK DIAGRAM

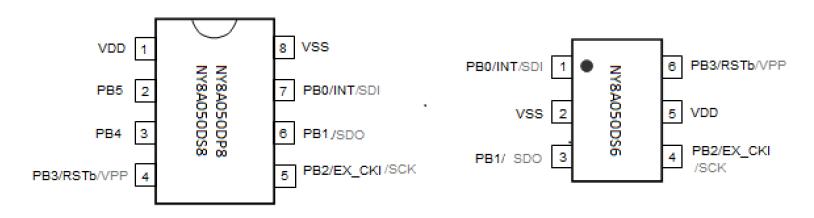

引腳排列圖PIN LAYOUT

引腳圖

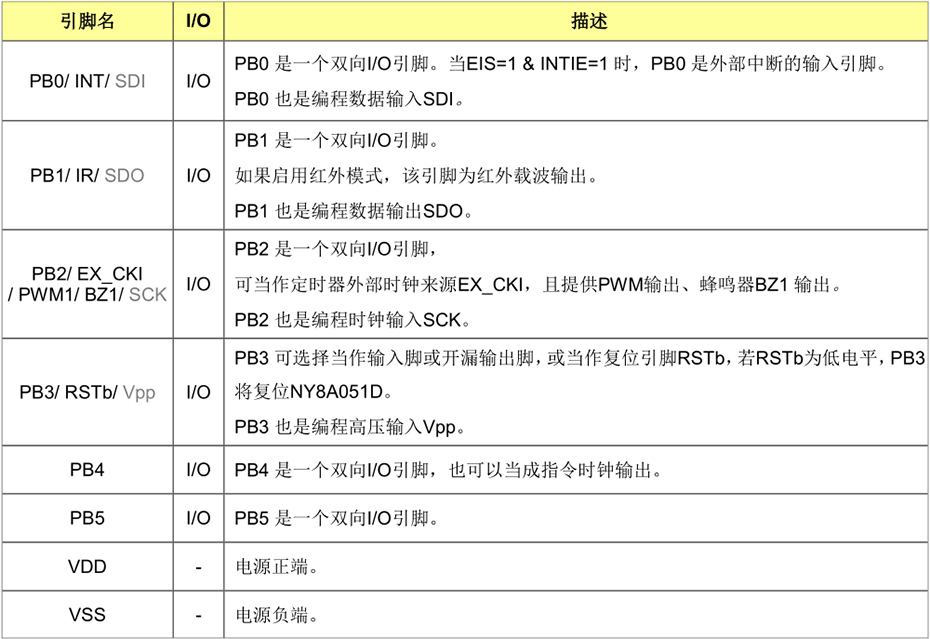

引腳說明PIN DESCRIPTION

NY8A050D引腳說明

封裝尺寸PACKAGE SIZE

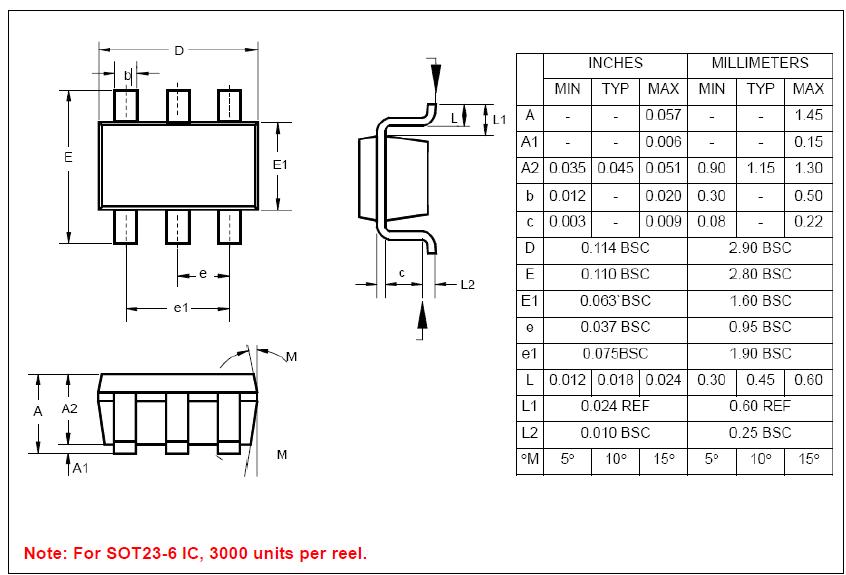

6引腳SOT23-6（63毫寸）

8引腳SOP（150毫寸）
