義隆單片機的EM78P372N型號可以完全被YX372J單片機取代,完全直接兼容,pin對pin兼容,義隆軟件一鍵轉換,YX372J的性價比會更高,節省成本!
產品概述PRODUCT OVERVIEW
YX372J 是以EPROM作為記憶體的8位元微控制器,專為家電或量測等等的I/O應用設計。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。
YX372J 內建高精度十二加一通道十二位元類比數位轉換器,與高精度電壓比較器,足以應付各種類比介面的偵測與量測。
在I/O的資源方面,YX372J有18根彈性的雙向I/O腳,每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面,YX372J內建了可選擇頻率的大電流輸出紅外載波發射口(PA3),電流可在3V供電時達到340mA。
YX372J有四組計時器,可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外YX372J提供3組10位元解析度的PWM輸出,3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。
YX372J 採用雙時鐘機制,高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下,YX372J可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時,低速振盪可以同時使用外部精準的Crystal計時??梢跃S持高速處理同時又能精準計算真實時間。
在省電的模式下,如待機模式(Standby mode)與睡眠模式(Halt mode)中,有多個中斷源可以觸發來喚醒NY8A072E進入正常操作模式(Normal mode)或慢速模式(Slow mode)來處理突發事件。
功能特點FUNCTIONAL CHARACTERISTICS
· CPU 配置 :
● 2K×16-Bit OTP ROM
● 80×8-Bit SRAM
● 8 級堆棧空間
● 4 級可編程電壓檢測(LVD) 4.5V,4.0V,3.3V,2.2V
● 5 級可編程電壓復位(LVR) 4.0V,3.5V,2.7V,1.8V,1.6V
● 工作電流小于 2 mA(4MHz/5V)
● 休眠電流小于 1 uA(休眠模式)
· 外圍模塊 :
● 8Bit 實時時鐘/計數器
● 8 路通道 12Bit ADC 模數轉換器
● 一對比較器 CMP 或者運放 OP
● 2 路 8Bit 脈寬調制器 PWM
· 中斷源 :
● TCC 溢出中斷
● 外部中斷
● 輸入端口狀態改變產生中斷
● ADC 轉換完成中斷 ● 比較器狀態改變中斷
● 低電壓檢測(LVD)中斷
● PWM1 周期/占空比匹配中斷
● PWM2 周期/占空比匹配中斷
· I/O 配置 :
● 3 組雙向 IO 端口:P5,P6,P7
● 18 個 I/O 引腳
● 喚醒端口:P5 口
● 16 個可編程上拉 I/O 引腳
● 8 個可編程下拉 I/O 引腳
● 8 個可編程漏極開路 I/O 引腳
● 14 個可編程驅動增強 I/O 引腳
● 外部中斷:P60
· 特性 :
● 可編程 WDT 定時器
● 四種工作模式切換
· 工作電壓 :
● 工作電壓范圍: 1.8V~5.5V (0℃-70℃) 2.3V~5.5V (-40℃-85℃)
· 封裝類型 :
● YX372JTB(DIP20); ● YX372JTD(SOP20);
● YX372JRB(DIP18); ● YX372JRD(SOP18);
● YX372JPB(DIP16); ● YX372JPD(SOP16);
● YX372JN(DIP14); ● YX372JM(SOP14);
● YX372JB(DIP8); ● YX372JD(SOP8);
● YX372JJ(MSOP10)
· 工作頻率范圍(基于 2Clock) :
● 內置 IRC 振蕩電路: 16MHz,8MHz,4MHz,1MHz
● 外置 ERC 振蕩電路:
● 外置 XT 振蕩電路: DC~16MHz(高于 4.5V) DC~8MHz(高于 3V) DC~4MHz(高于 2.5V)
● 時鐘周期分頻選擇: 2Clock,4Clock,8Clock,16Clock

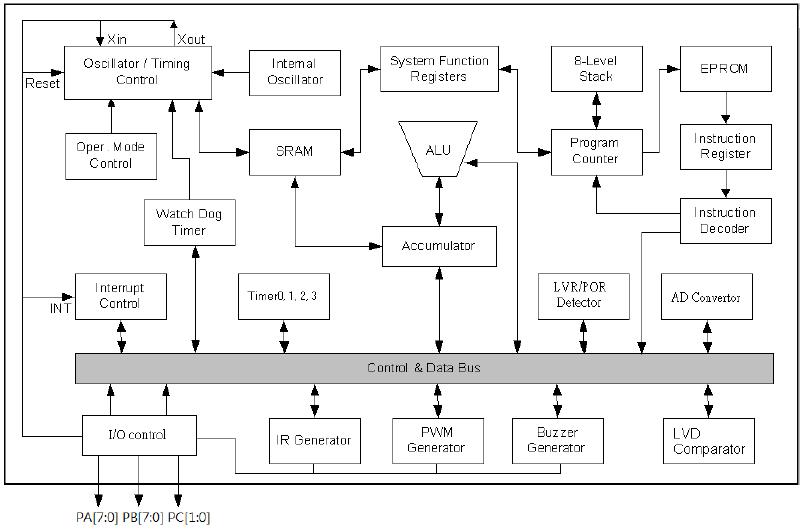

功能框圖FUNCTIONAL BLOCK DIAGRAM

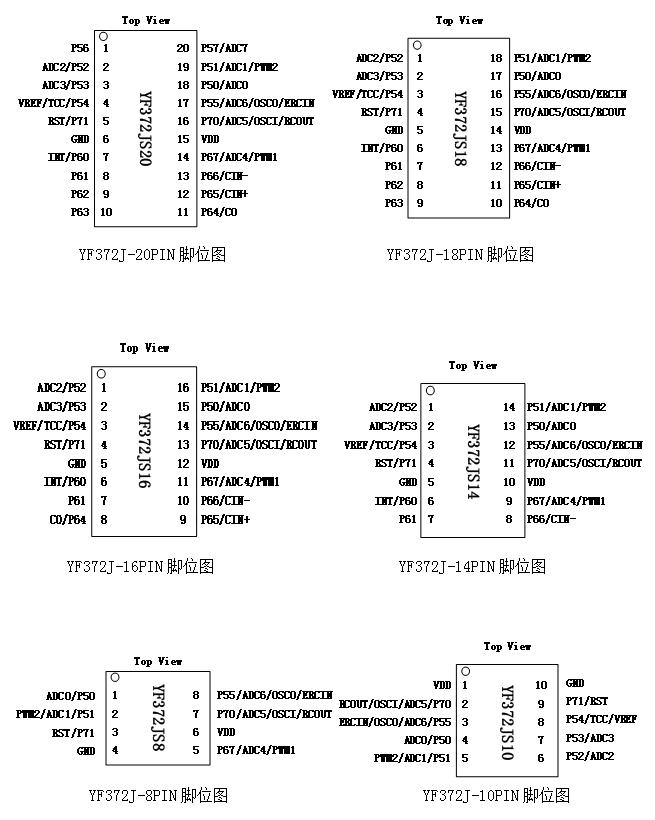

引腳排列圖PIN LAYOUT

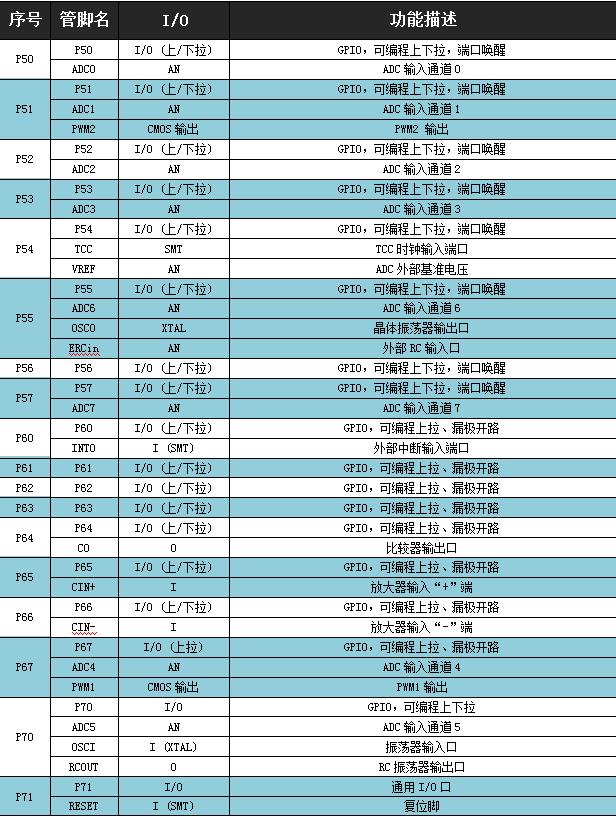

引腳說明PIN DESCRIPTION

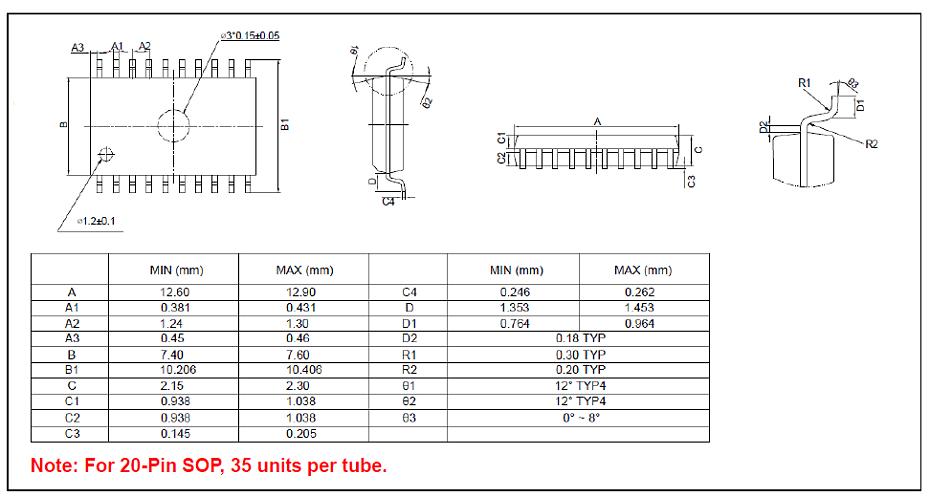

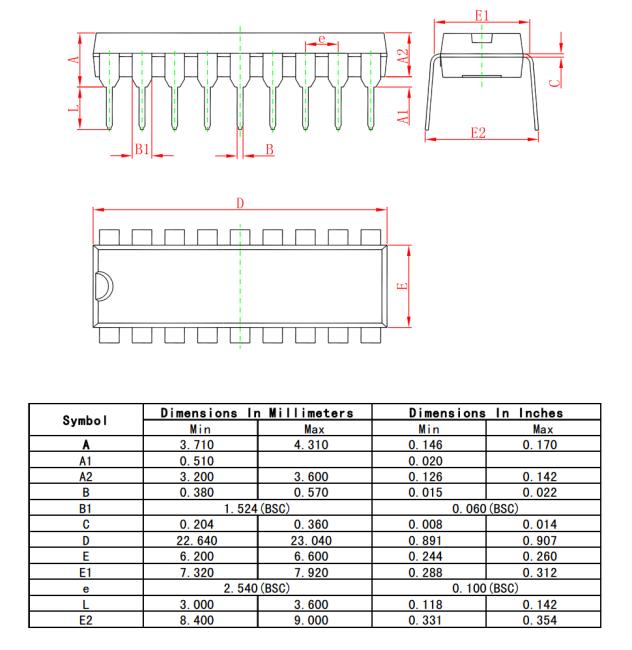

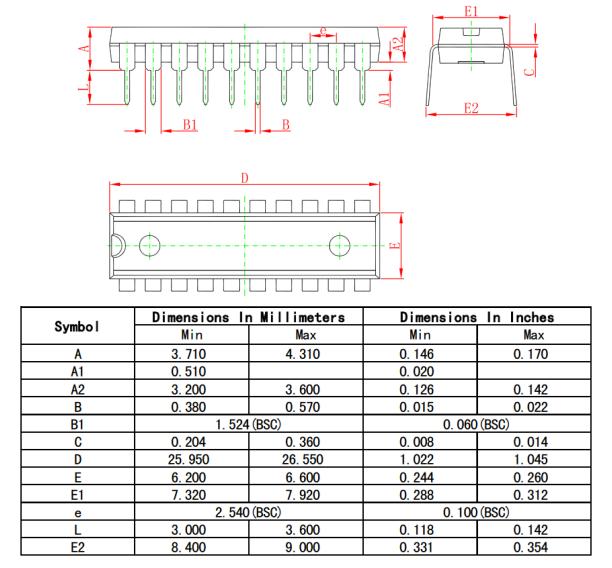

封裝尺寸PACKAGE SIZ
