產品詳情

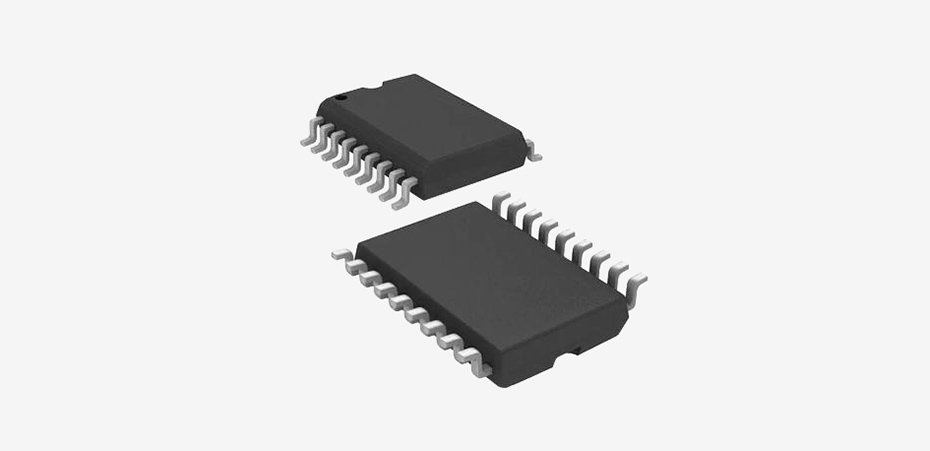

  • 產品名稱YX2602單機片
  • 當前分類YX單片機(MCU)
  • 聯系電話18267879466
  • 產品簡介YX2602單機片 是一款8位高性能精簡指令集 OTP-ROM 單片機,具有 1K OTP ROM。其高抗干擾性能在小家電領域有廣泛應用。功能特點FUNCTIONAL CHARACTERISTICS····

產品概述PRODUCT OVERVIEW


YX2602單機片 是一款8位高性能精簡指令集 OTP-ROM 單片機,具有 1K OTP ROM。其高抗干擾性能在小家電領域有廣泛應用。

功能特點FUNCTIONAL CHARACTERISTICS

· 存儲器:ROM:OTP、1K*16位;RAM:48字節

· I/O引腳配置:輸入/輸出口:P0, P1, P5.;輸入口:P1.5.;可編程漏極開路端:P1.0.;喚醒功能端:P0, P1 電平觸發;內部上拉電阻:P0, P1, P5.;外部中斷信號沿觸發:P0.0(寄存器PEDGE控制)

· 3級低電壓檢測系統(LVD):可監控系統電源(若低于設定LVD則復位);工作電壓:VDD: 2.4V~5.5V

· 強大的指令系統:?jiǎn)沃芷谥噶钕到y(tǒng)(1T)、大部分指令僅需一個周期、跳轉指令JMP可在整個ROM區執行、子程序條用指令CALL可在整個ROM區執 行、查表指令MOVC可尋址整個ROM區

· 3個中斷源:2個內部中斷源:T0、TC0;1個外部中斷源:INT0

· 兩個8位定時/計數器:TC0:自動裝載定時器/計數器/蜂鳴器(BUZZER)輸出;T0:基本定時/計數器,具有0.5sec實時時鐘功能(RTC)

· 內置看門狗定時器,其時鐘源由內部低速RC振蕩提供(16KHz@3V,32KHz@5V)
封裝形式:SOP18/DIP18

· 工作模式:普通模式:高、低速時鐘同時工作;低速模式:只有低速時鐘工作;睡眠模式:高、低速時鐘都停止工作;綠色模式:有T0周期性的喚醒

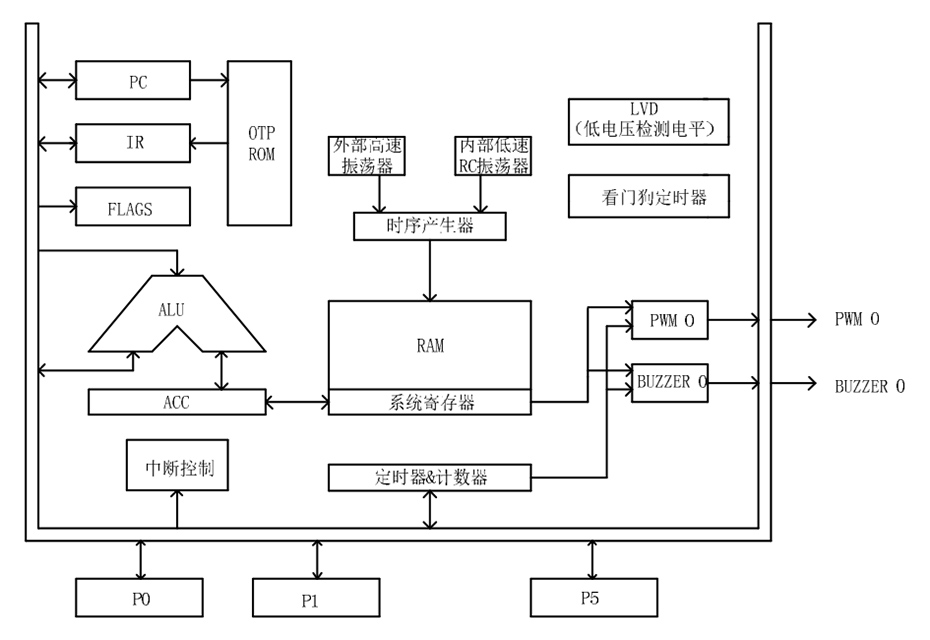

功能框圖FUNCTIONAL BLOCK DIAGRAM

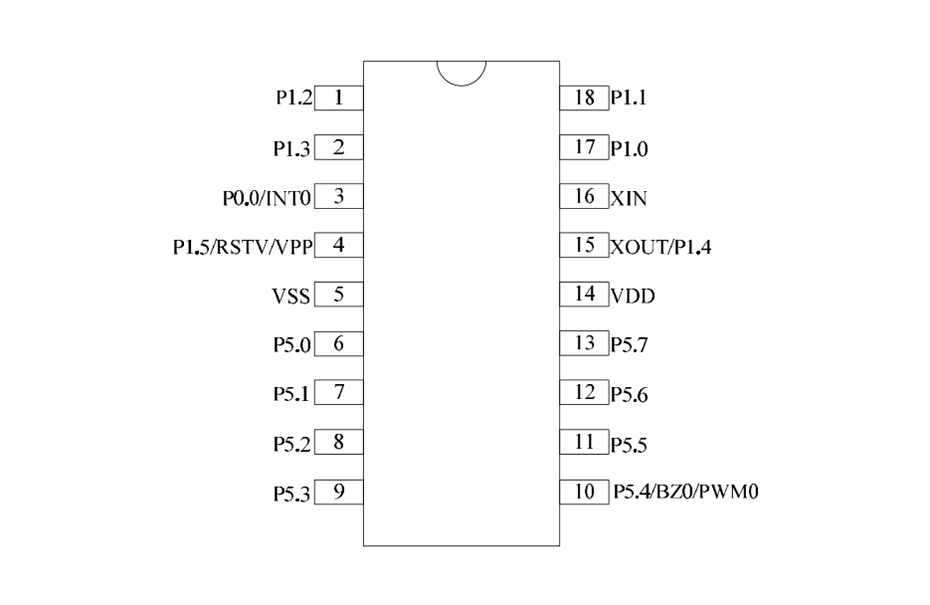

引腳排列圖PIN LAYOUT

SOP18/DIP18引腳排列圖

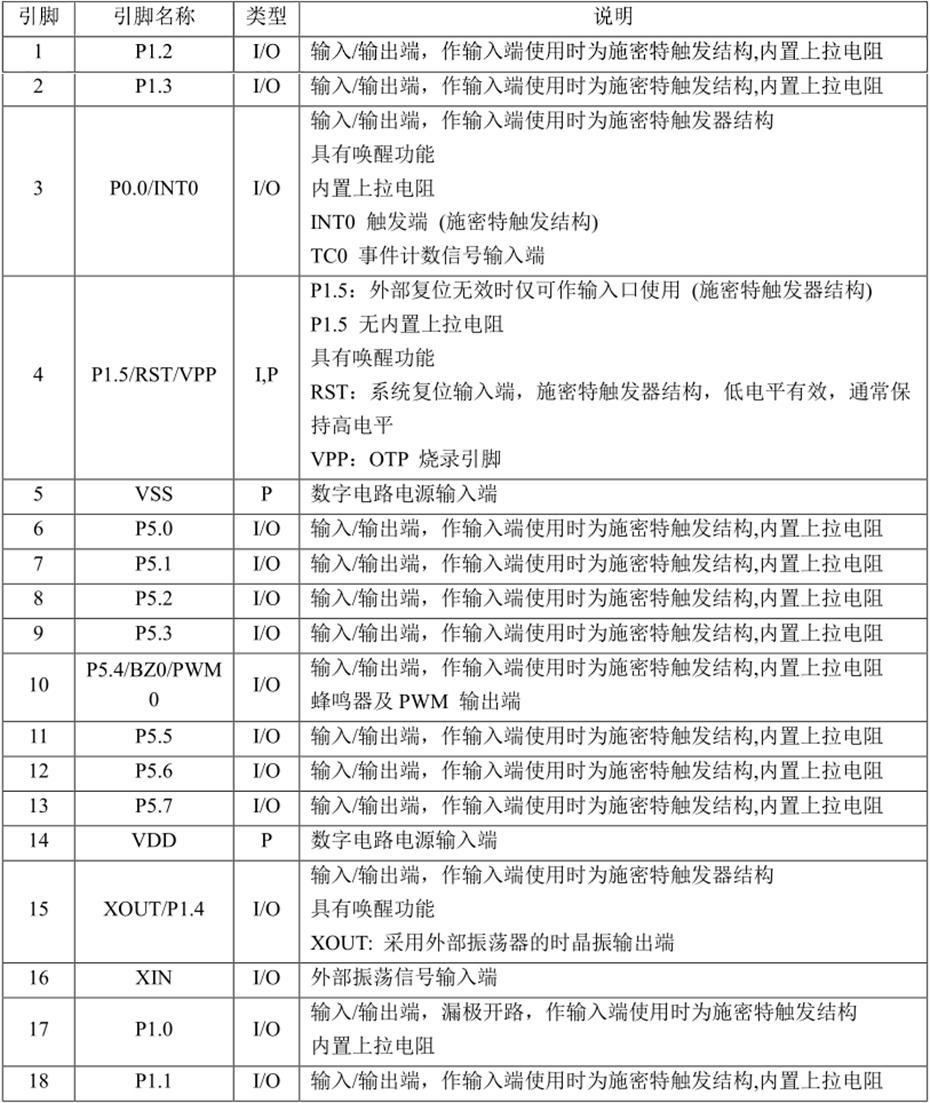

引腳說明PIN DESCRIPTION

引腳說明及結構原理圖


封裝尺寸PACKAGE SIZE

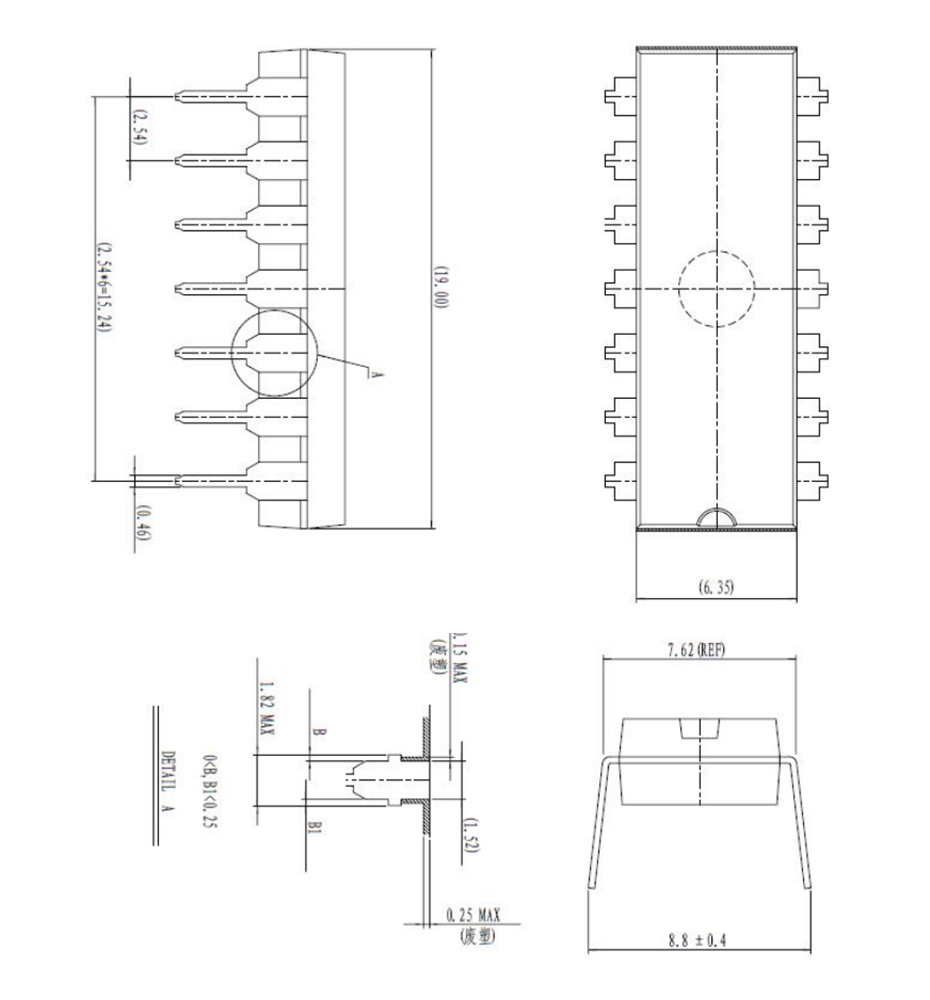

DIP18外形圖與封裝尺寸

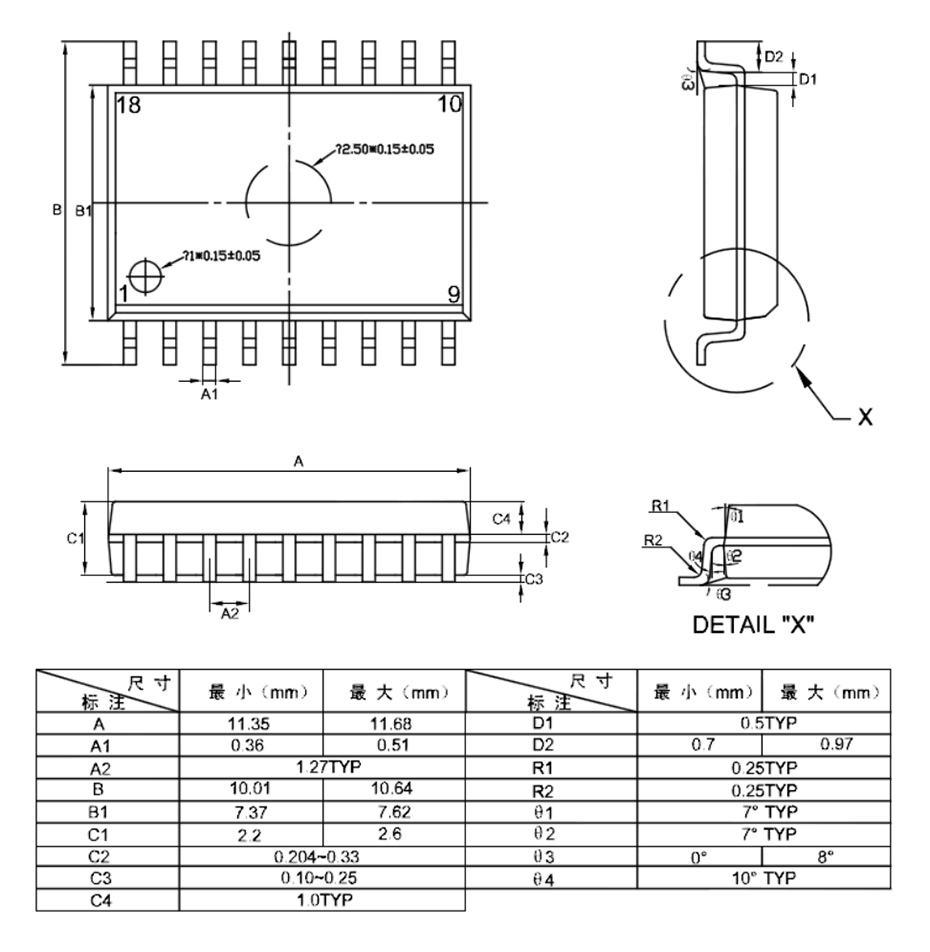

SOP18外形圖與封裝尺寸
