產品概述PRODUCT OVERVIEW

YX2711是一塊8位的單片機電路，主要應用于為家電產品提供高抗干擾性能解決方案。

功能特點FUNCTIONAL CHARACTERISTICS

· 存儲器配置：OTP ROM 空間：1K * 16 位；RAM 空間：64 字節。4層堆棧緩存器

· I/O引腳配置：輸入輸出雙向端口：P0、P4、P5；單向輸入引腳：P0.4，與復位引腳共用；具有喚醒功能的端口：P0 電平觸發；內置上拉電阻端口：P0、P4、P5；外部中斷引腳：P0.0：由寄存器PEDGE 控制；P0.1：下降沿觸發

· 3級低電壓檢測系統(LVD)：系統復位，監控系統電源；5個中斷源：3個內部中斷：TC0、TC1、ADC；2個外部中斷：INT0、INT1。

· 強大的指令系統：?jiǎn)沃芷谥噶钕到y(tǒng)（1T）、大部分指令僅需一個周期、跳轉指令JMP可在整個ROM區執行、調用指令CALL可在整個ROM區執行、查表指令MOVC可尋址整個ROM區

· 5+1通道12位ADC.：5個外部ADC 輸入；一個內部電池檢測；內部AD參考電壓（VDD、4V、3V、2V）

· 兩個8位定時/計數器：TC0：自動裝載定時器/計數器/PWM0/ Buzzer輸出；TC1：自動裝載定時器/計數器/PWM1/ Buzzer 輸出。

· 內置看門狗定時器，其時鐘源由內部低速RC振蕩提供（16KHz@3V，32KHz@5V）

· 雙時鐘系統：外部高速時鐘：RC 模式，高達10 MHz；外部高速時鐘：晶體模式，高達16 MHz；內部高速時鐘：RC 模式，高達16MHz；內部低速時鐘：RC 模式，16KHz(3V)，32KHz(5V)

· 工作模式：普通模式：高、低速時鐘同時工作；低速模式：只有低速時鐘工作；睡眠模式：高、低速時鐘都停止工作；綠色模式：由TC0 周期性的喚醒

· 封裝形式：P-DIP 14 pins；SOP 14 pins；SSOP 16 pins；SOP8

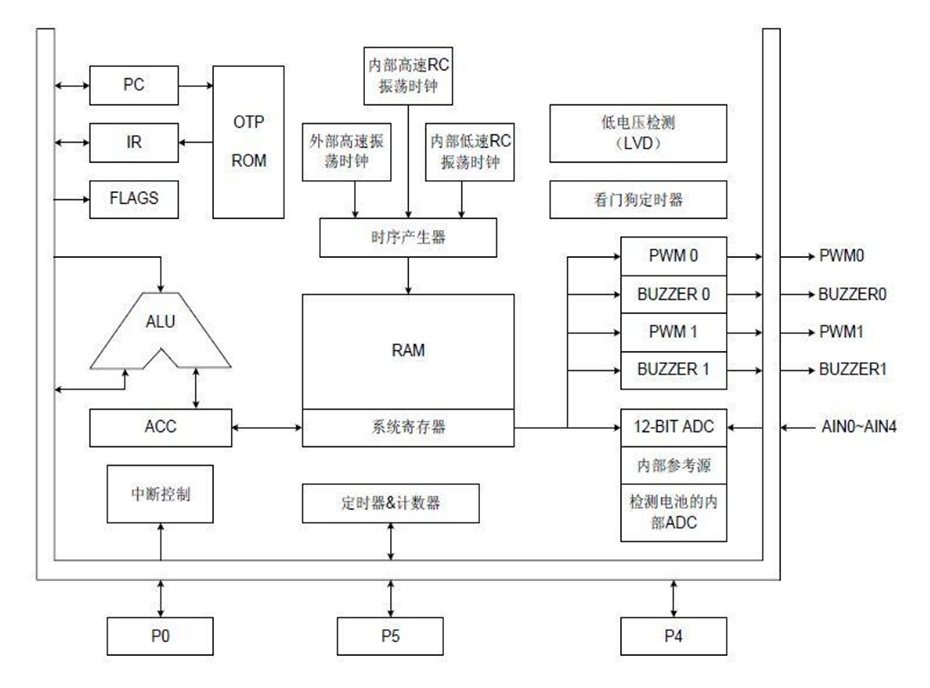

功能框圖FUNCTIONAL BLOCK DIAGRAM

引腳排列圖PIN LAYOUT

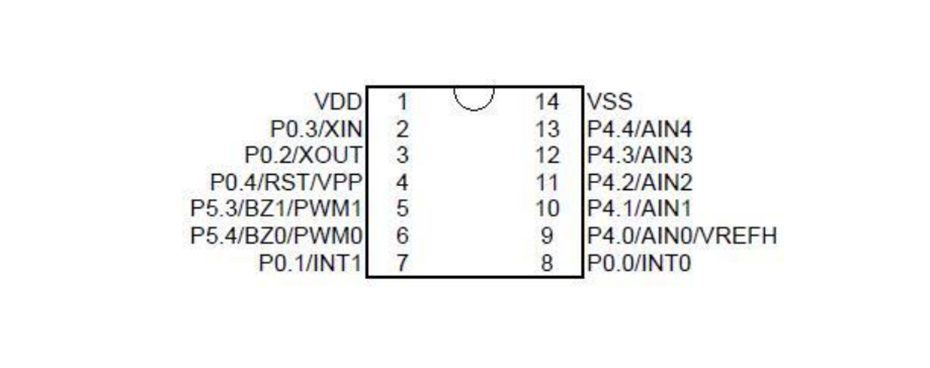

P-DIP14/SOP14引腳排列圖

SSOP16引腳排列圖

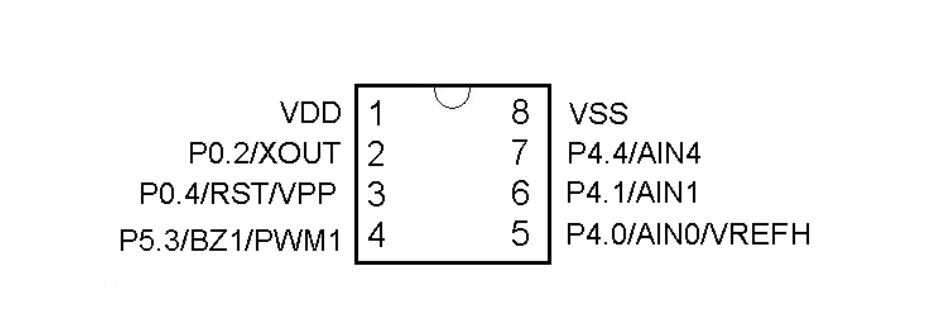

SOP8引腳排列圖

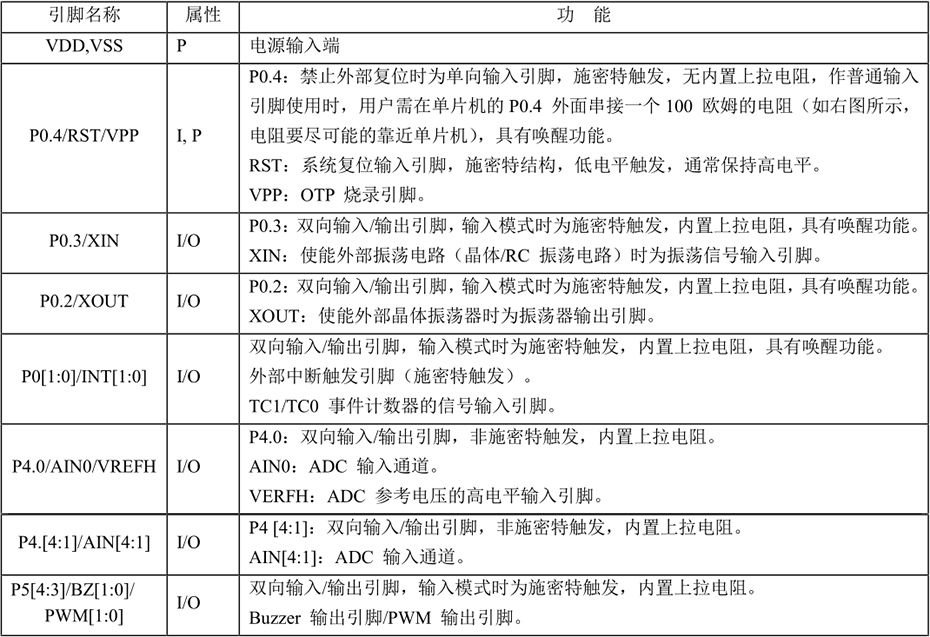

引腳說明PIN DESCRIPTION

引腳說明及結構原理圖

封裝尺寸PACKAGE SIZE

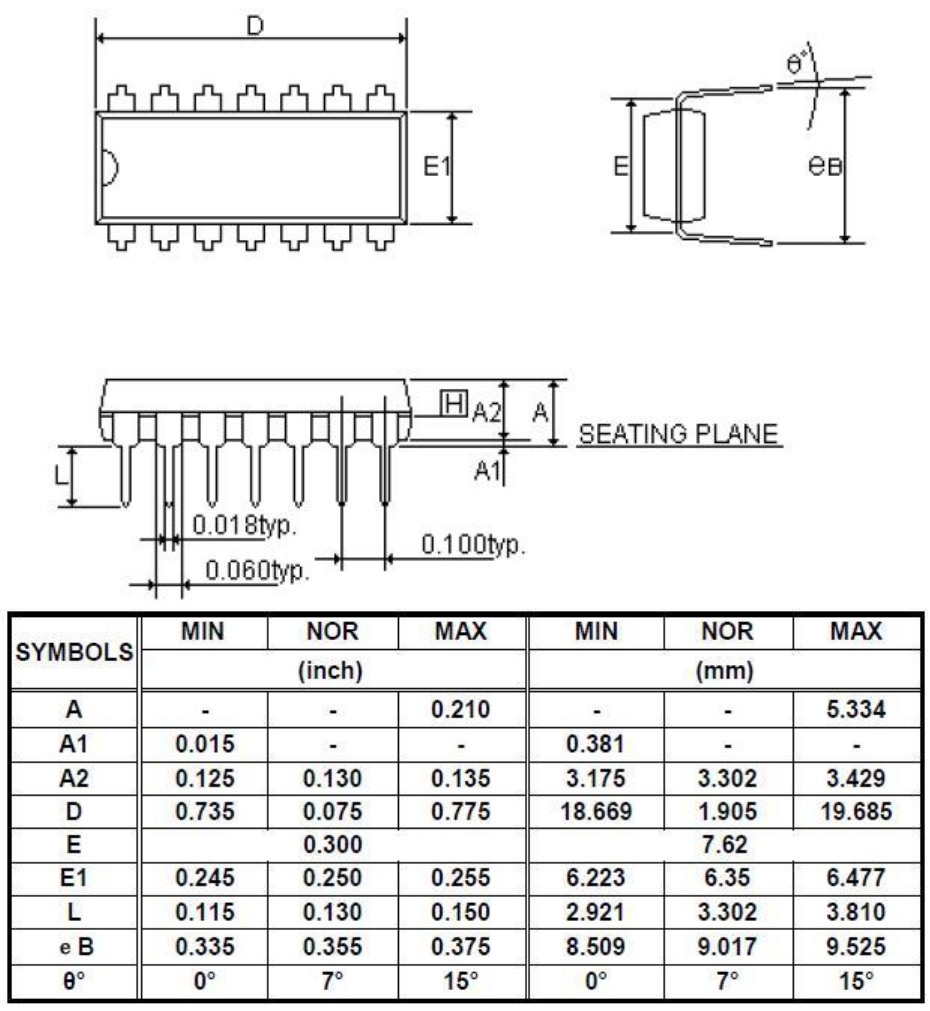

P-DIP14外形圖與封裝尺寸

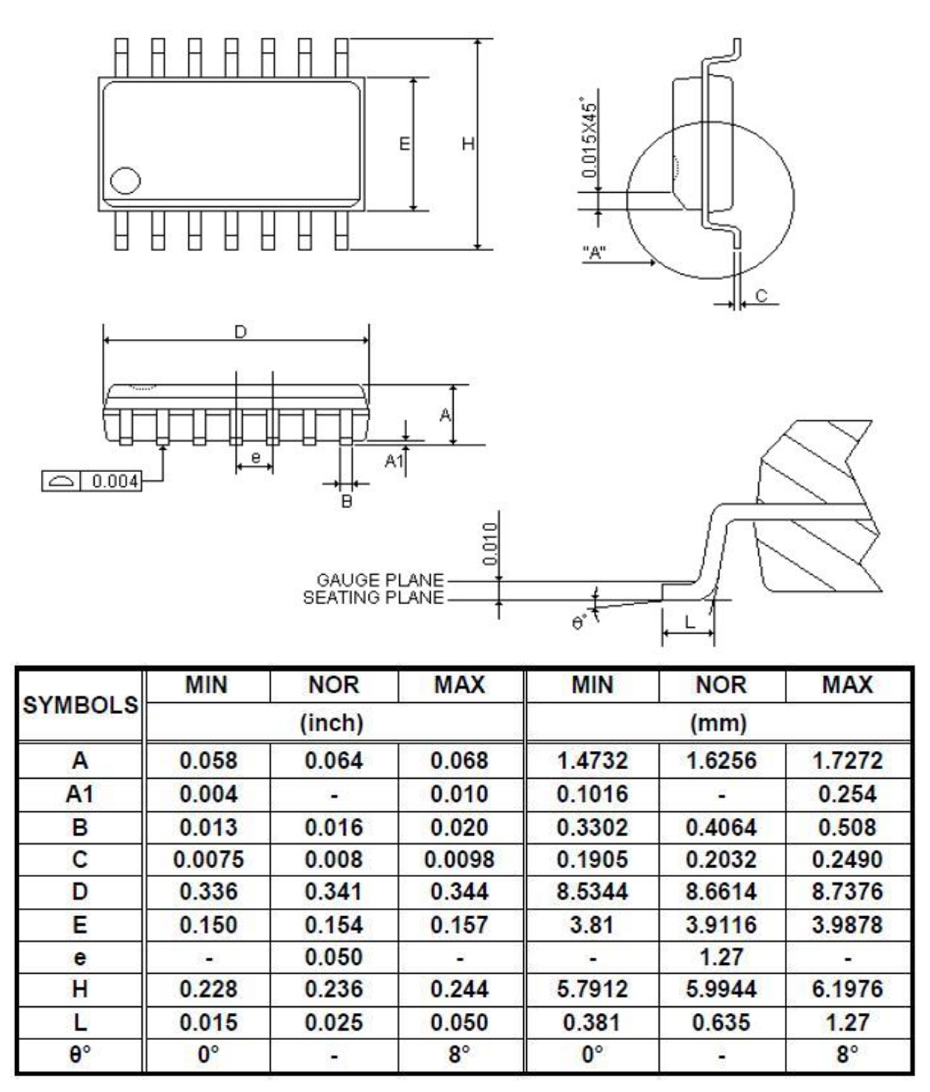

SSOP14外形圖與封裝尺寸

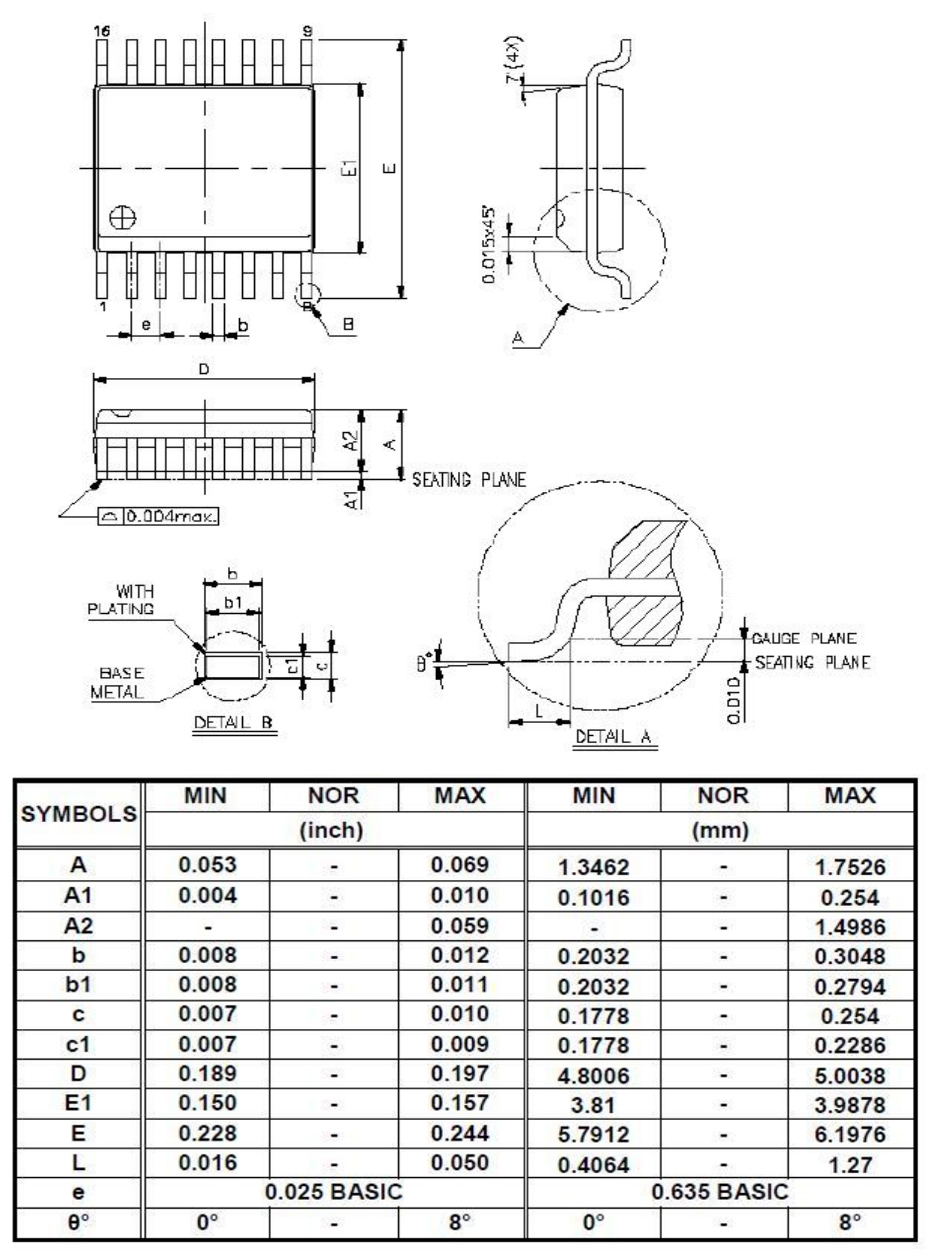

SSOP16外形圖與封裝尺寸

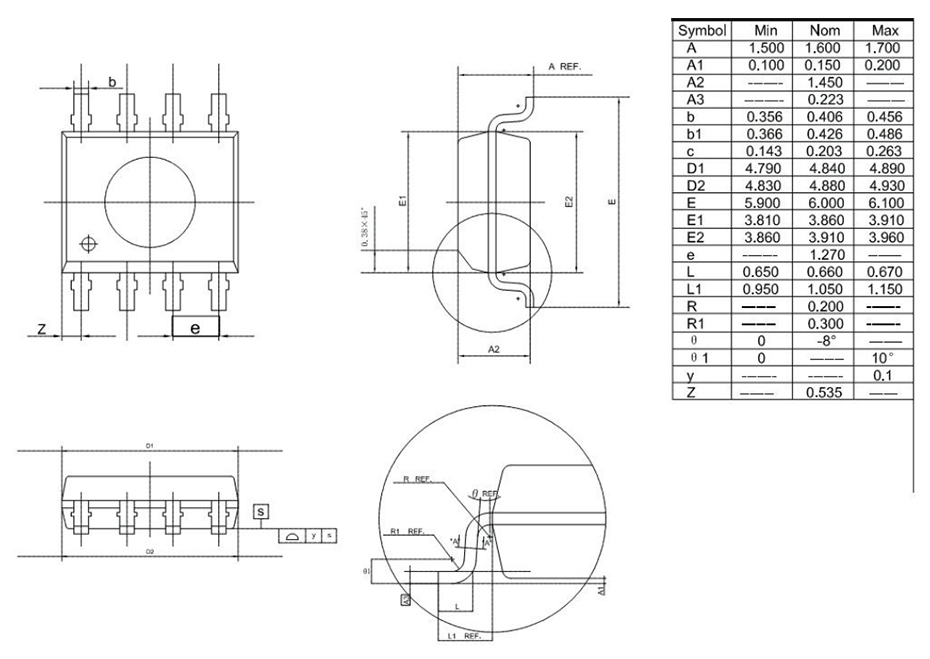

SOP8外形圖與封裝尺寸
