YX2712J單片機可替換松翰SN8P2711B，無需改PCB全兼容

YX2712J單片機可以替代松翰SN8P2711B型號，程序直接轉換使用，不需要修改PCB，因此YX2712J的成本更低，讓微薄的利潤再增添一筆，YX單片機更加節省成本！

產品概述PRODUCT OVERVIEW

YX2712J 是以EPROM作為記憶體的8位元微控制器，專為家電或量測等等的I/O應用設計。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8B072A 核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。

YX2712J 內建高精度十二加一通道十二位元類比數位轉換器，與高精度電壓比較器，足以應付各種類比介面的偵測與量測。

在I/O的資源方面，YX2712J有18根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，YX2712J內建了可選擇頻率的大電流輸出紅外載波發射口(PA3)，電流可在3V供電時達到340mA。

YX2712J有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外YX2712J提供3組10位元解析度的PWM輸出，3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。

YX2712J 採用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下，YX2712J可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精準的Crystal計時?？梢跃S持高速處理同時又能精準計算真實時間。

在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒NY8A072E進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。

功能特點FUNCTIONAL CHARACTERISTICS

· CPU 配置 ：
● 2K×16-Bit OTP ROM
● 128×8-Bit SRAM
● 4 級堆?？臻g
● 2 級可編程低電壓檢測（LVD） 2.4V/3.6V
● 3 級可編程低電壓復位（LVR） 2.0V/2.4V/3.6V
● 工作電流小于 1mA（16MHz/5V）
● 工作電流 5mA（32kHz/3V）
● 休眠電流小于 1mA（休眠模式）

· 外圍模塊 ：
● 5 通道 12Bit ADC 模擬轉換器
● 1 通道 ADC 內部 VDD 輸入檢測
● 內置 ADC 基準（2V,3V,4V）
● 8Bit*2 定時器/計數器
● 8Bit*2 PWM/Buzzer 輸出

· 中斷源 ：
● 3 個內部中斷 TC0/TC1/ADC
● 2 個外部中斷 INT0/INT1

· I/O 配置 ：
● 3 組雙向 IO 端口:P0，P4，P5
● 14 個 I/O 引腳 (P04 僅漏極開路輸出)
● 喚醒端口:P00～P06 電平觸發
● 13 個可編程上拉 I/O 引腳 (另 P04 上拉可通過 OPTION 配置)
● 外部中斷:P0.0，P0.1

· 工作模式 ：
● 普通模式:高/低速時鐘同時工作
● 低速模式:只有低速時鐘工作
● 睡眠模式:高低速時鐘都停止工作
● 綠色模式:由 TC0 周期性喚醒

· 工作電壓 ：
● 工作電壓范圍: 1.8V～5.5V (0℃-70℃)
2.3V～5.5V (-40℃-85℃)

· 封裝類型 ：
● YX2712JPD(SOP16);
● YX2712JM(SOP14);
● YX2712JD(SOP8);
● YX2712JPB(DIP16);
● YX2712JN(DIP14);
● YX2712JB(DIP8)

· 系統時鐘 ：
● 內置低速振蕩電路: 16KHz（3V） 32KHz (5V)
● 內置高速振蕩電路: 4MHz,8MHz,16MHz,32MHz
● 外置高速振蕩電路: XT 高達 16MHz

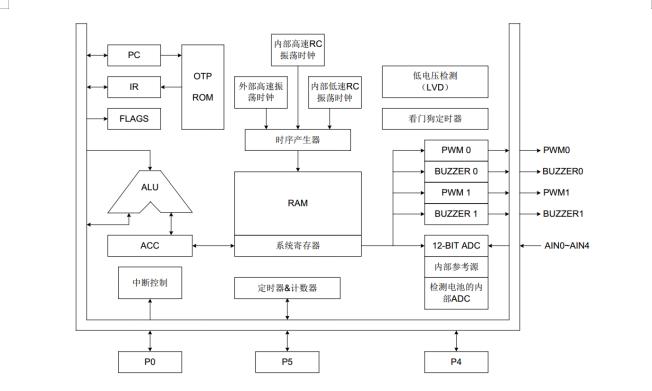

功能框圖FUNCTIONAL BLOCK DIAGRAM

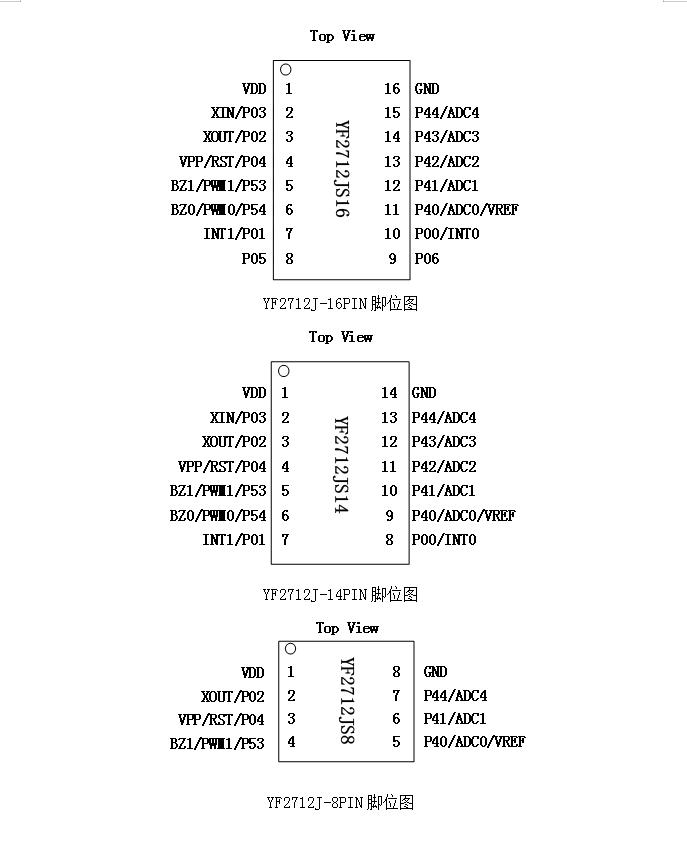

引腳排列圖PIN LAYOUT

YX2712J引腳圖

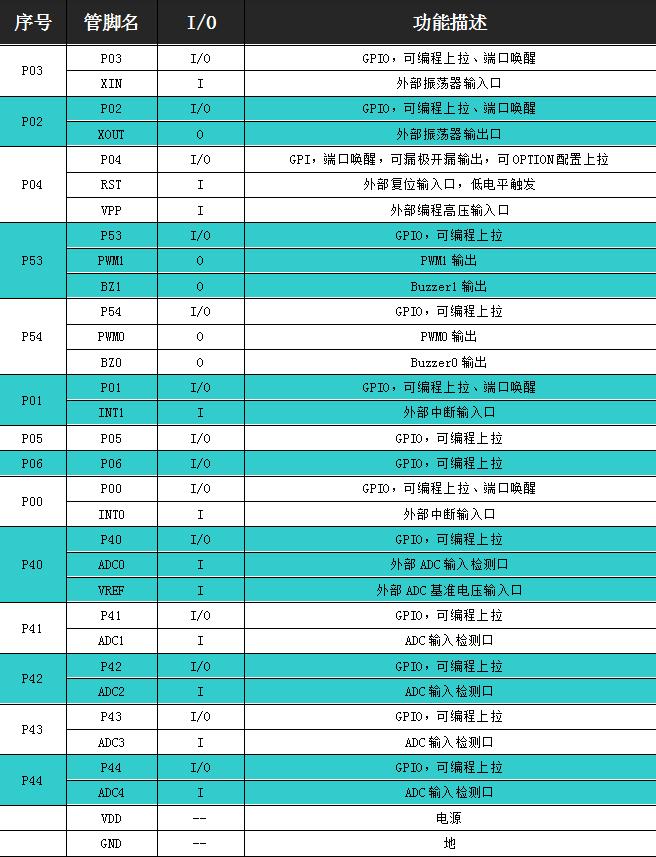

引腳說明PIN DESCRIPTION

YX2712J引腳說明

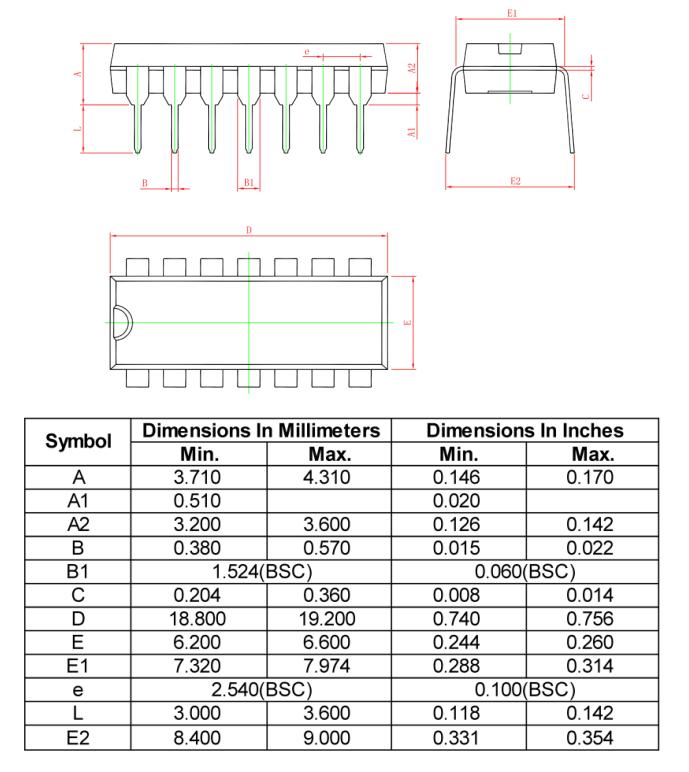

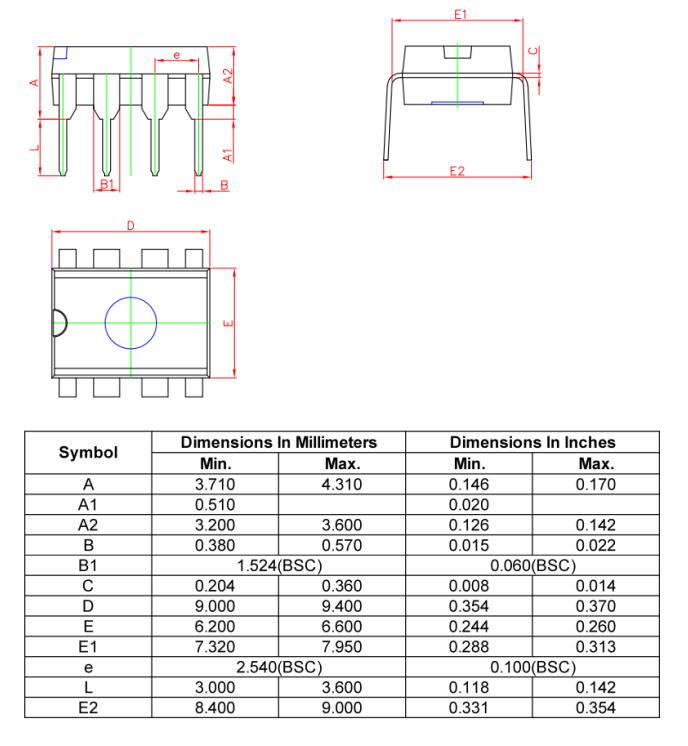

封裝尺寸PACKAGE SIZ

16引腳SOP

14引腳SOP

8引腳SOP
