產品概述PRODUCT OVERVIEW
YX2722單機片是一款有2K字節OTP ROM的8位單片機。本芯片是一款可以為許多嵌入式控制應用提供高效靈活低成本解決方案的微控器。
功能特點FUNCTIONAL CHARACTERISTICS
· 存儲器:ROM:2K*16位;RAM:128字節
· 4種時鐘系統:內部高速時鐘:RC模式,高達16MHz;內部低速時鐘:RC振蕩器16KHz(3V),32KHz(5V);外部高速時鐘:RC模式,高達10MHz;外部高速時鐘:晶振模式,高達16MHz
· I/O引腳配置:雙向輸入輸出口:P0、P4、P5;具有喚醒功能端口:P0電平觸發;內置上拉電阻端口:P0、P4、P5;外部中斷引腳:P0.0;ADC輸入引腳:AIN0~AIN4
· 4個中斷源:3個內部中斷源:T0、TC0、ADC;1個外部中斷源:INT0
· 2個8位定時器:T0:基本定時器;TC0:自動裝載定時/計數器/PWM/蜂鳴器輸出
· 5通道12位ADC;Fcpu(指令周期):Fcpu = Fosc/4、Fosc/8、Fosc/16
· 功能強大的指令系統:指令長度為1個字;大部分指令執行只需1個周期;跳轉指令JMP可在整個ROM區執行;查表指令MOVC可尋址整個ROM區
· 8層堆棧緩存器;單通道8位PWM輸出;單通道2KHz/4KHz蜂鳴器輸出;內置看門狗定時器,其時鐘源由內部低速RC振蕩器提供(16KHz @3V,32KHz@5V)
· 4種工作模式:普通模式:高、低速時鐘同時工作;低速模式:只有低速時鐘工作;睡眠模式:高、低速時鐘均不工作;綠色模式:由定時器周期性喚醒
· 封裝形式:SOP 20 pin

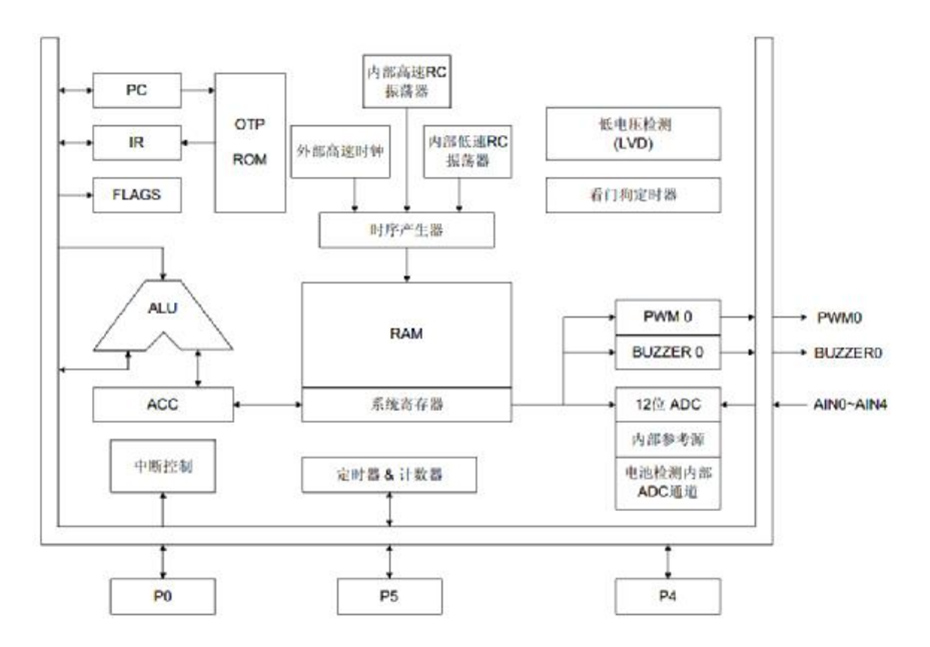

功能框圖FUNCTIONAL BLOCK DIAGRAM

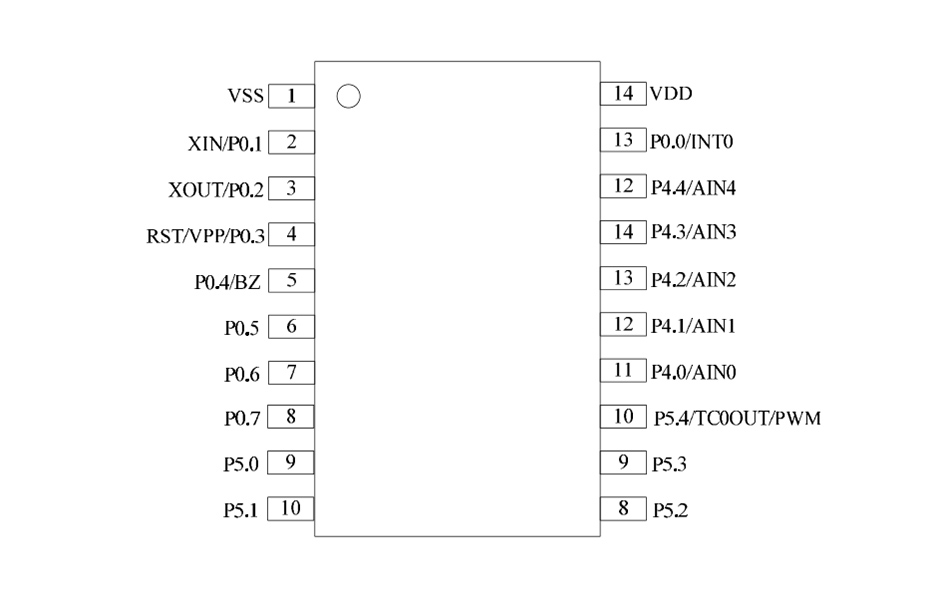

引腳排列圖PIN LAYOUT

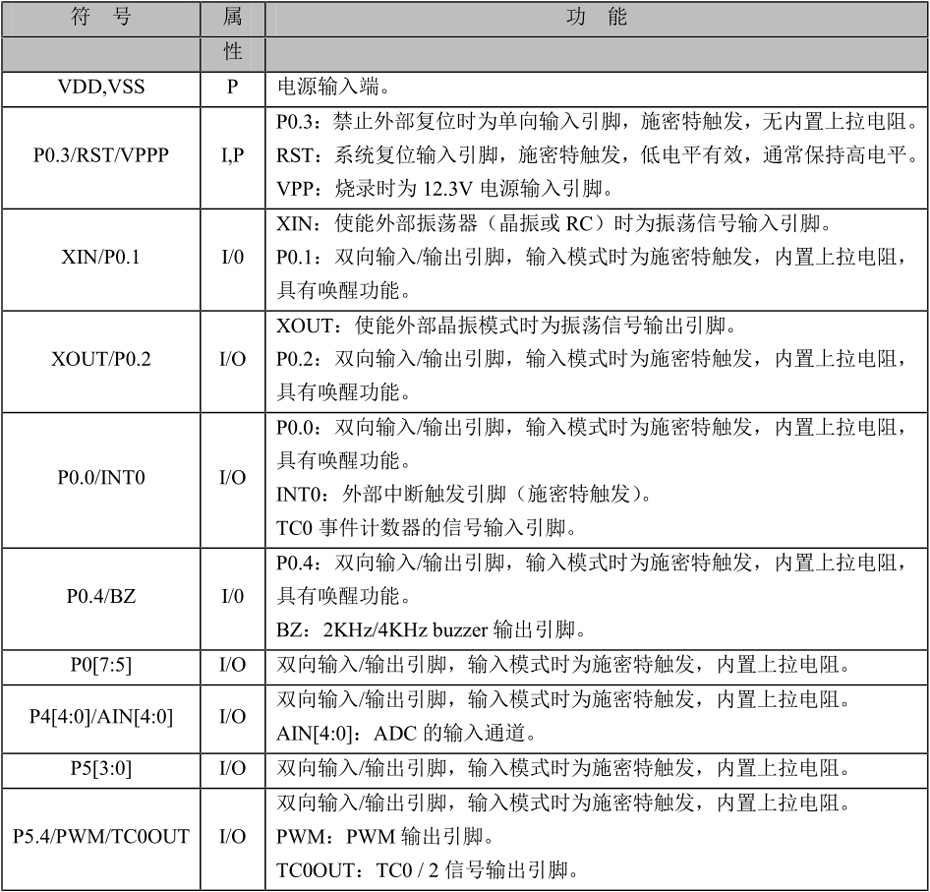

引腳說明PIN DESCRIPTION

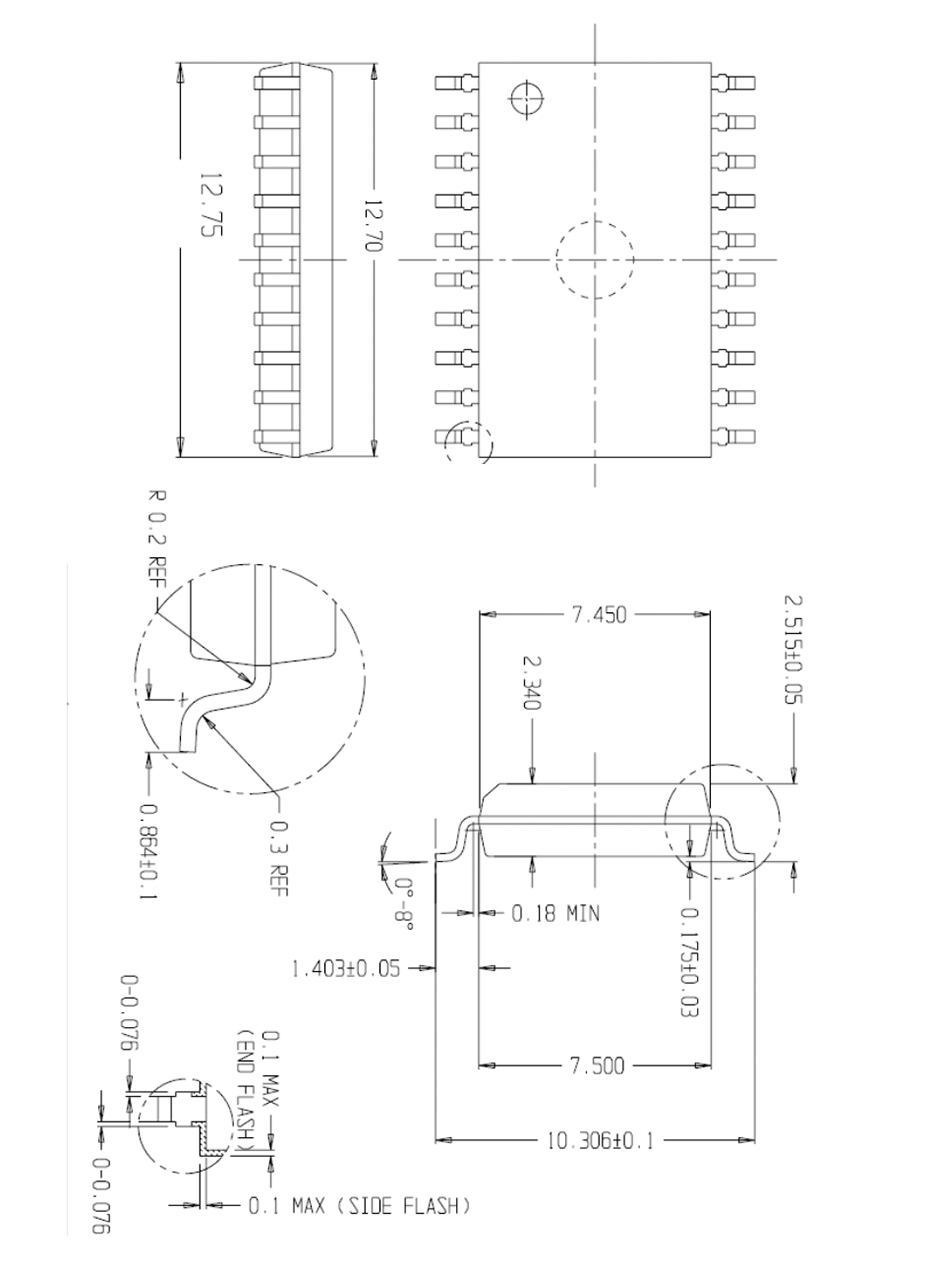

封裝尺寸PACKAGE SIZE
