產品詳情

  • 產品名稱8位RISC單片機
  • 當前分類YX單片機(MCU)
  • 聯系電話18267879466
  • 產品簡介YX8P468是一款8位RISC單片機,它采用低功耗、高速CMOS 的工藝。該芯片集成有WDT、RAM、ROM、可編程實時時鐘計數器,內部/外部中斷、掉電模式、LCD 驅動器、紅外發射功能和三態I/O···

產品概述PRODUCT OVERVIEW


YX8P468是一款8位RISC單片機,它采用低功耗、高速CMOS 的工藝。該芯片集成有WDT、RAM、ROM、可編程實時時鐘計數器,內部/外部中斷、掉電模式、LCD 驅動器、紅外發射功能和三態I/O口。有7 位選項位是提供給用戶的要求的,其中的多層保護位用來防止程序被讀出,它還提供了13 位用戶ID 選項。

具有OTP-ROM特點的 方便了用戶開發和校驗程序,而且用戶可以使用EMCWriter 輕松地?zé)龑?xiě)程序代碼。

主要應用于空調遙控器、醫療設備、家用電器等系統。

功能特點FUNCTIONAL CHARACTERISTICS

· 工作電壓和工作溫度范圍:商業級:1.9V ~ 5.5 V. ( 0℃~+70℃)、工業級: 2.1V ~ 5.5 V. / (at -40℃~+85℃)

· 雙時鐘工作模式:高頻振蕩器可選擇晶振、RC 或PLL(鎖相環)模式、低頻振蕩器可選擇晶振或RC模式

· 工作頻率:DC ~ 10MHz、 4K*13位片內ROM

· 272 字節SRAM:144字節通用寄存器、128字節片上數據RAM

· 28個雙向三態I/O口:通常有12個雙向三態I/O口、16個雙向三態I/O口與LCDsegment輸出共用

· 8級堆棧供程序嵌套、8 位實時時鐘/計數器、1 個紅外發射口/PWM發生器

· 4個8 位可自動裝載的計數/定時器,溢出中斷:計數器1:獨立計數器、計數器2、高電平脈寬定時器(HPWT)和低電平脈寬定時器(LPWT)與IR 功能共用

· 可編程看門狗功能,可用于Normal 模式, Green 模式 和Idle 模式

· 工作模式:Normal 模式:CPU的工作頻率是主頻(Fm)、Green 模式:CPU的工作頻率是從頻(Fs)而主頻(Fm)停止振蕩、Idle 模式:CPU不工作,但LCD驅動還在工作、Sleep模式:整個芯片停止工作

· 8 個中斷源,包括3個外部中斷5個內部中斷:內部:TCC、計數器1、計數器2、高電平脈寬定時器、低電平脈寬定時器、外部:INT0、INT1、引腳狀態改變喚醒(P6 和P8)中斷

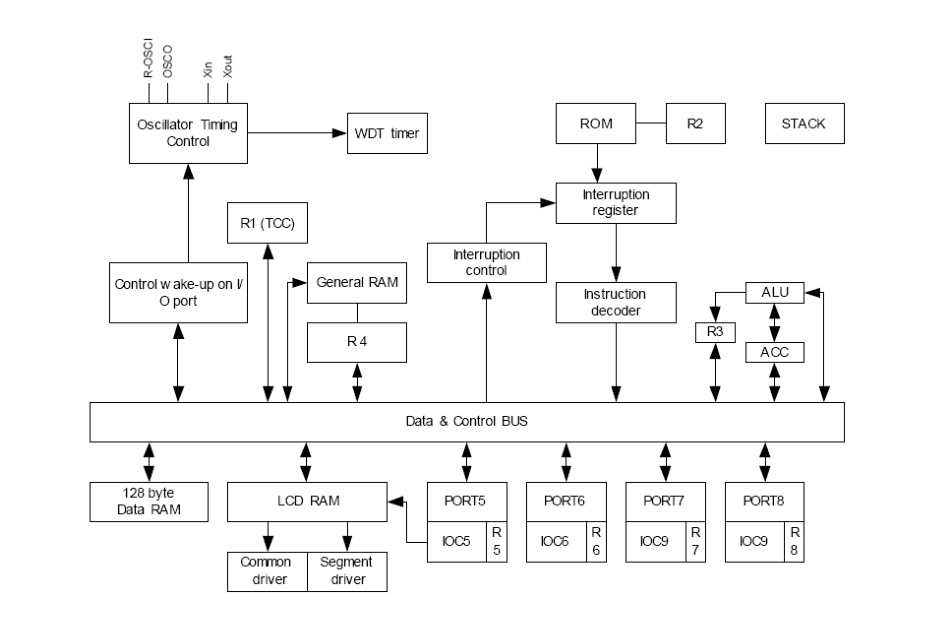

功能框圖FUNCTIONAL BLOCK DIAGRAM


引腳排列圖PIN LAYOUT

QFP64引腳圖


LQFP64引腳圖


QFP44引腳圖


LQFP44引腳圖


引腳說明PIN DESCRIPTION

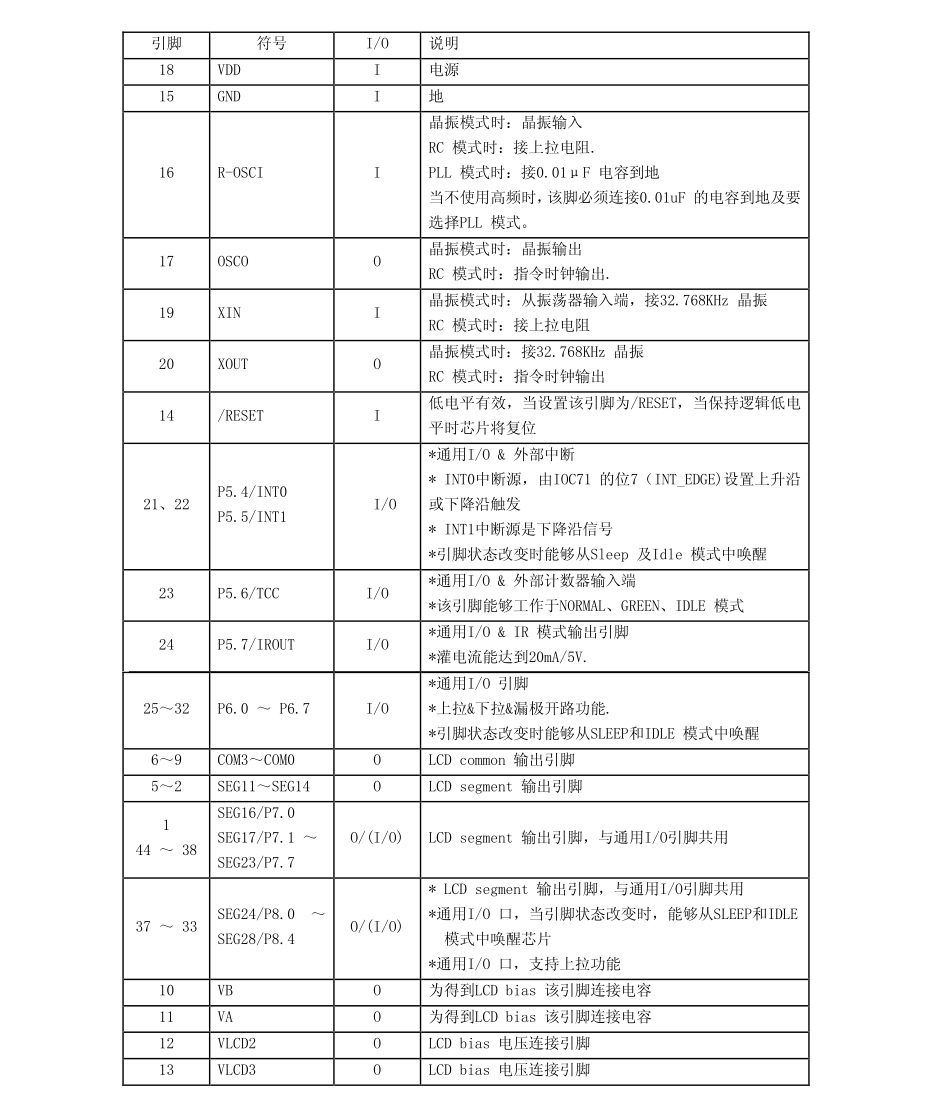

QFP64封裝引腳說明


QFP44和LQFP44引腳說明


封裝尺寸PACKAGE SIZE

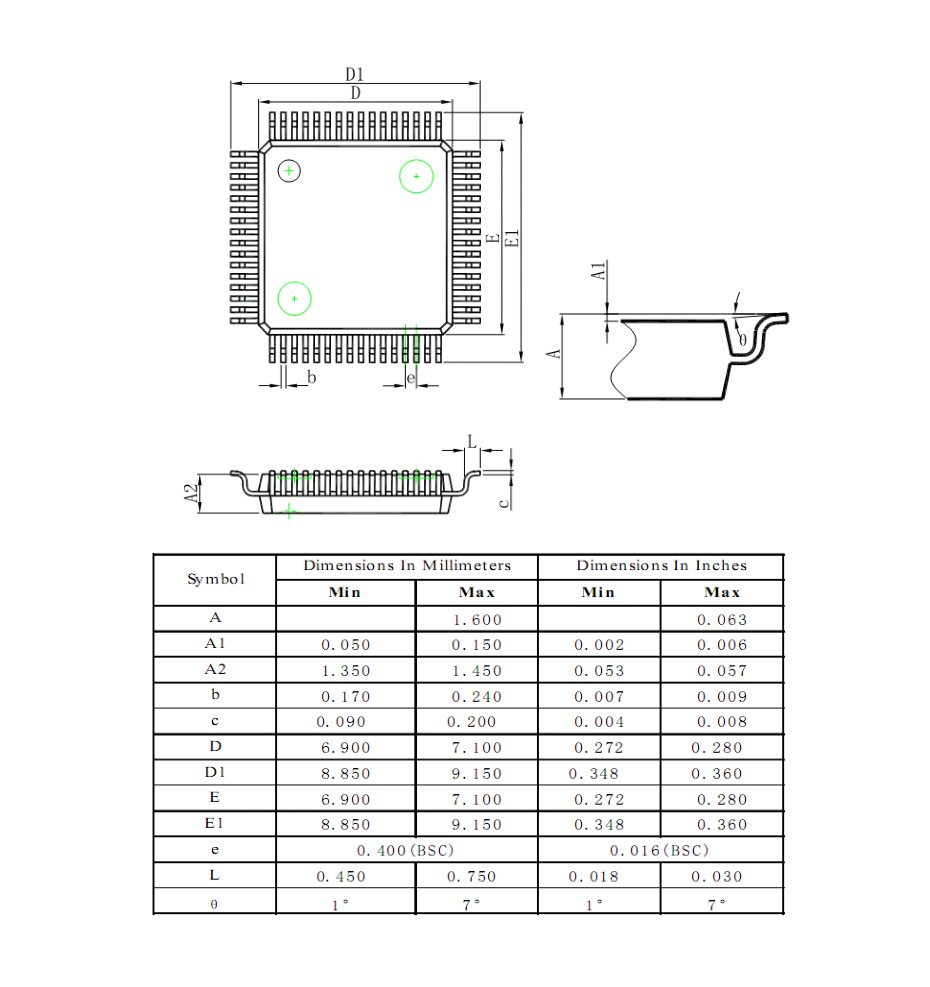

LQFP64(7×7)外形圖與封裝尺寸

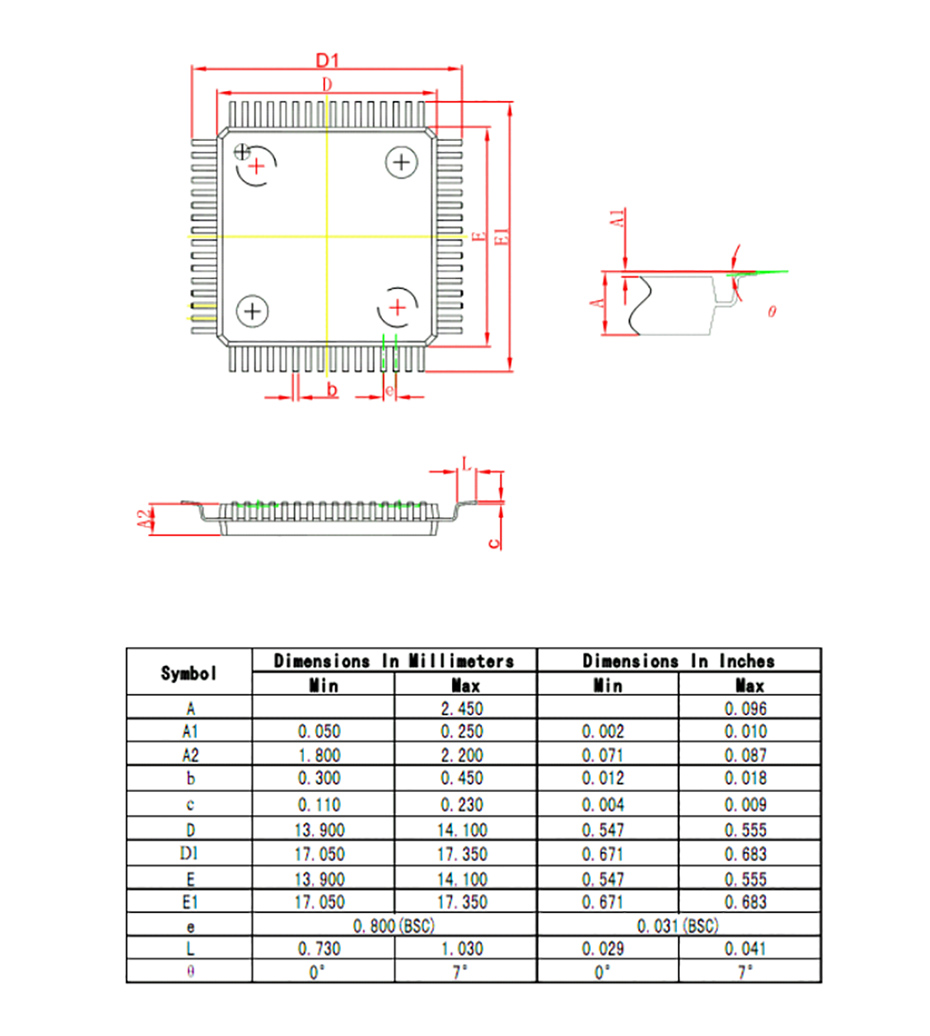

QFP64外形圖與封裝尺寸

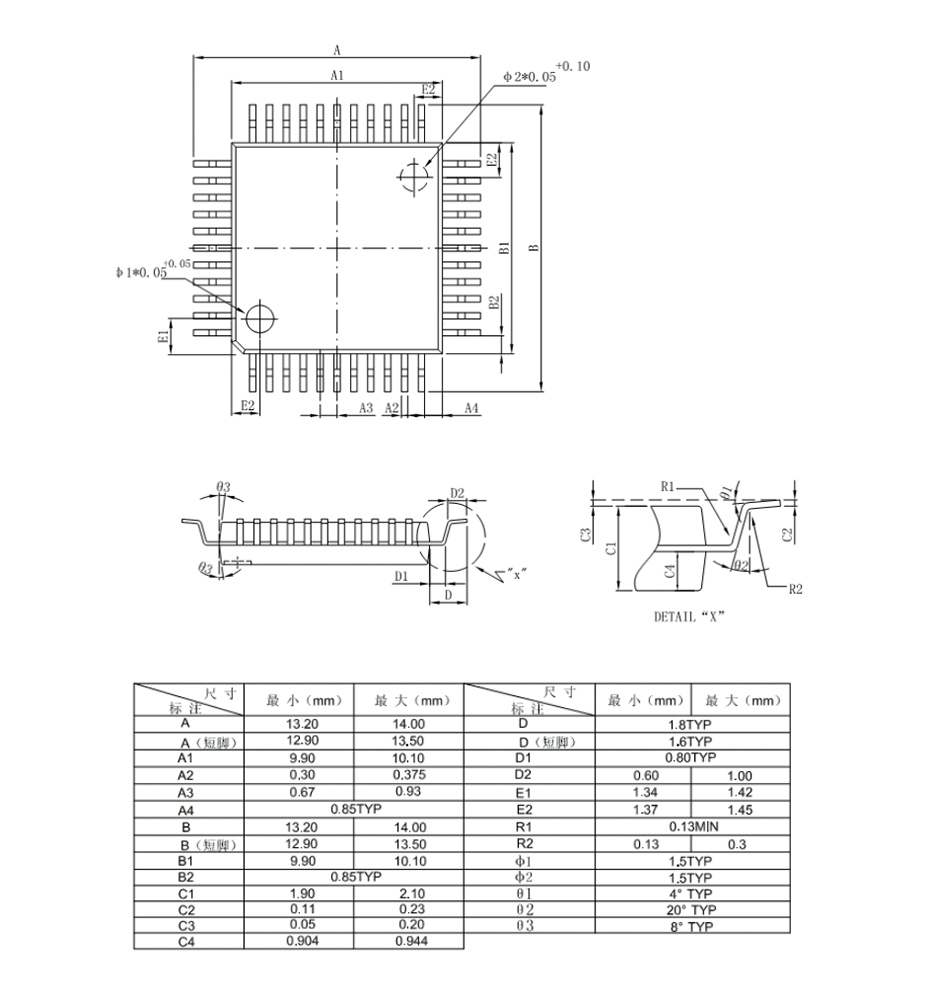

QFP44外形圖與封裝尺寸

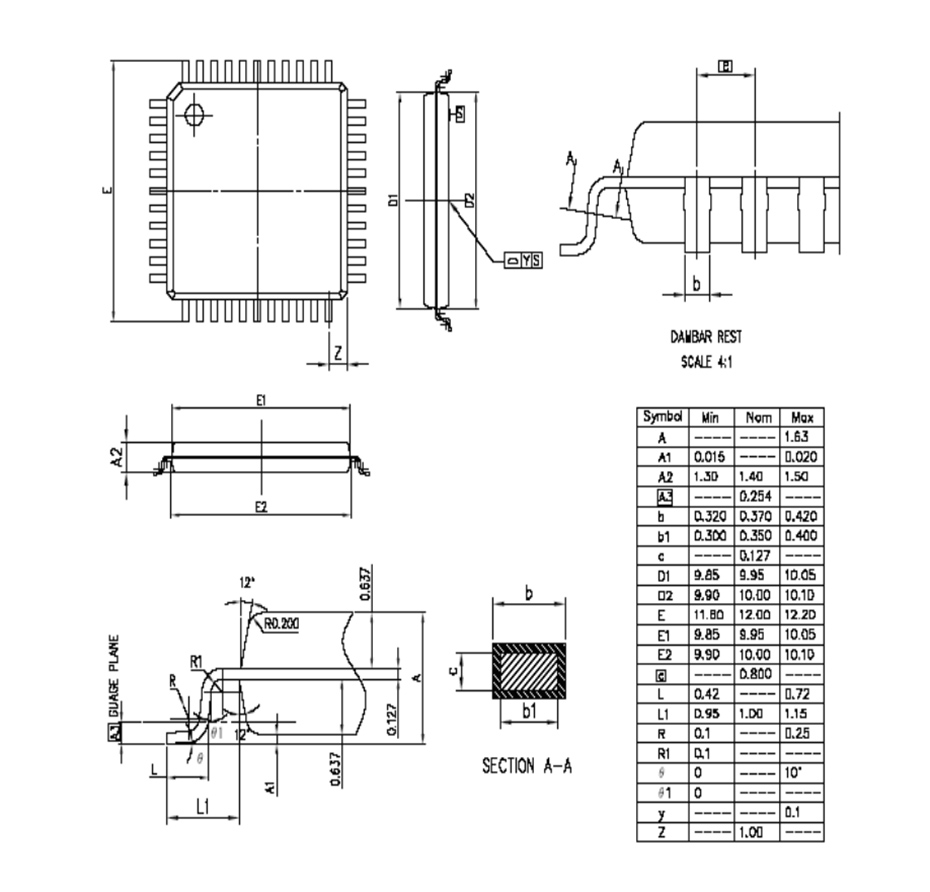

LQFP44外形圖與封裝尺寸
