噴霧補水儀開發方案

功能說明 / Function description

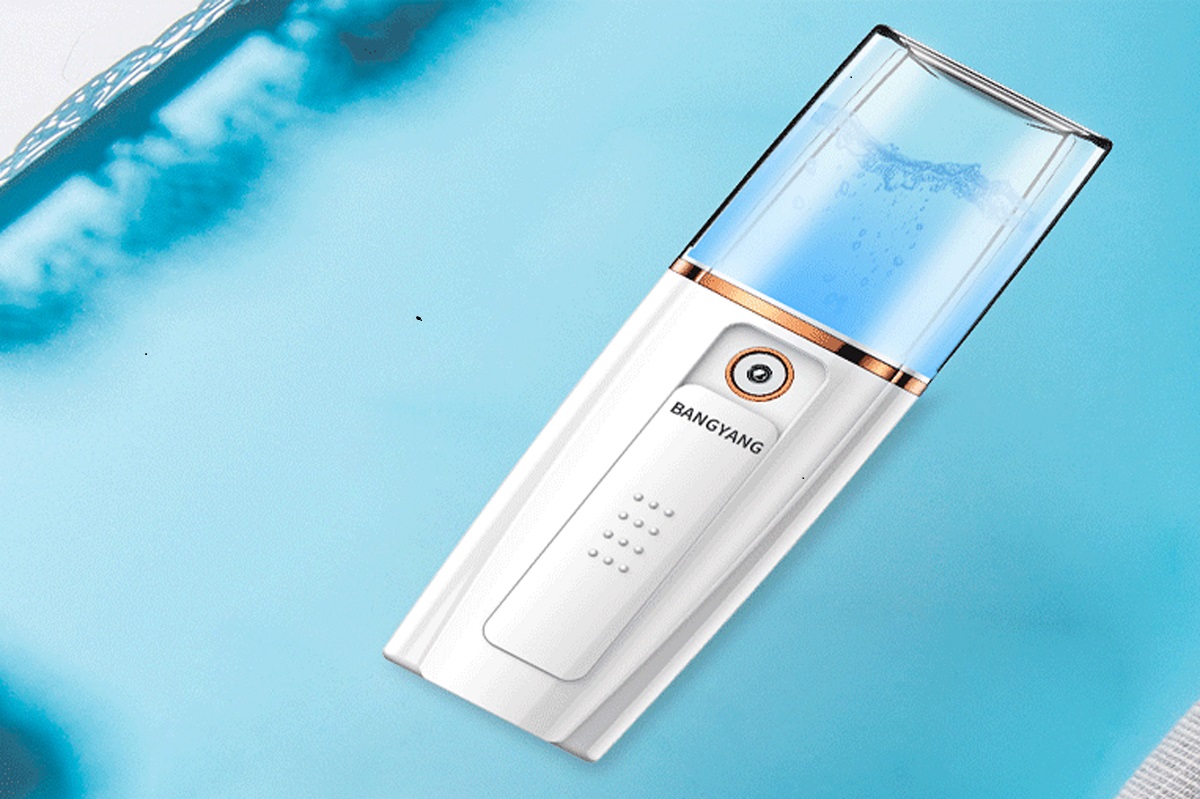

噴霧補水儀功能FUNCTION OF SPRAY WWATER REPLENISHING INSTRUMENT

噴霧補水儀又稱納米式噴霧美容儀，采用九齊單片機NY8A051F型號芯片，使用超音波高速震蕩技術切割，讓水和精華液納米化，分裂成為0.3-0.5微米，通過儀器噴霧彈片上細微孔將水分納米霧化后再噴出，水分才能夠迅速的通過肌膚毛孔進入基底層，讓肌膚直接吸收大部分噴出來的水分，從而達到了補水保濕的效果生。

構成 / Product composition

·

01

·

七彩燈

·

·

02

·

按鍵

·

·

03

·

霧化片

·

·

04

·

NY8A051F單片機

·

結構說明 / Structure elucidation

噴霧補水儀PCB結構說明

1、供電方式：microUSB IN:5V/1A

2、開啟噴霧方式：按一下噴霧，再按一下間歇噴霧， 再按關閉；可循環操作。

3、長噴模式：長噴，8小時后自動關閉噴霧。

4、間歇噴模式：先開始噴2秒，接著停2秒；循環噴， 12小時自動關閉。

5、七彩燈開啟方式：長按開啟七彩燈；再長按關閉七彩燈。

6、七彩燈：貼片七彩緩漸變LED。

7、噴霧與七彩燈：切換噴霧狀態不影響七彩燈；切換七彩燈狀態不影響噴霧。

8、工作電流/電壓：5V/400mA。

9、霧化片頻率/占空比：108KHz/45%

10、待機電流：小于5uA。

NY8B062D腳位和功能說明 / function description

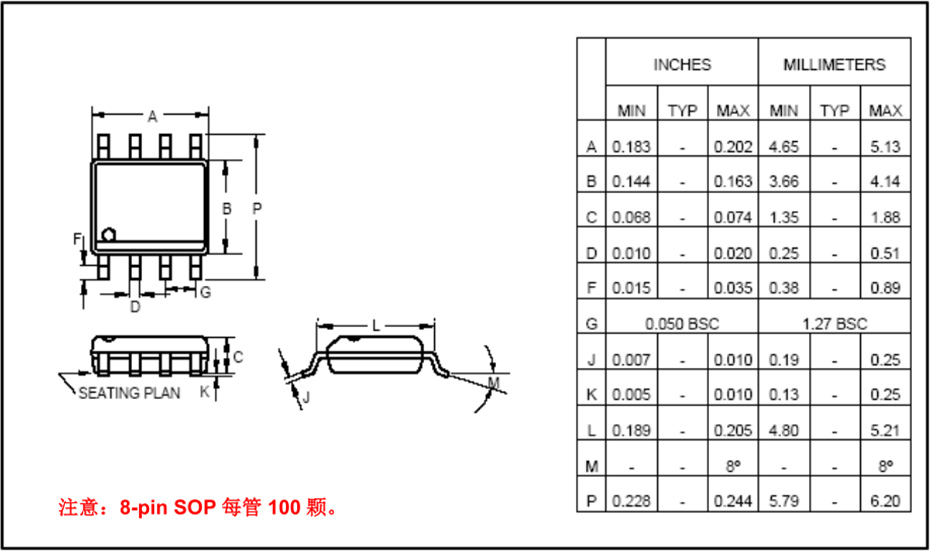

SOP8/SOP6

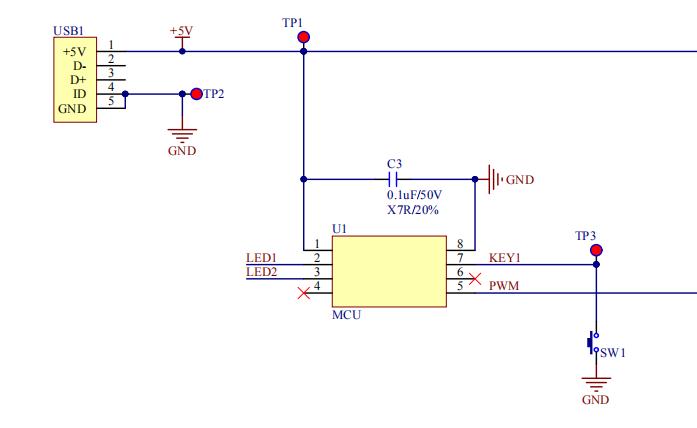

案例開發部分線路圖 / Circuit diagram of case development
