三維暖腳器方案開發

功能說明 / FUNCTION DESCRIPTION

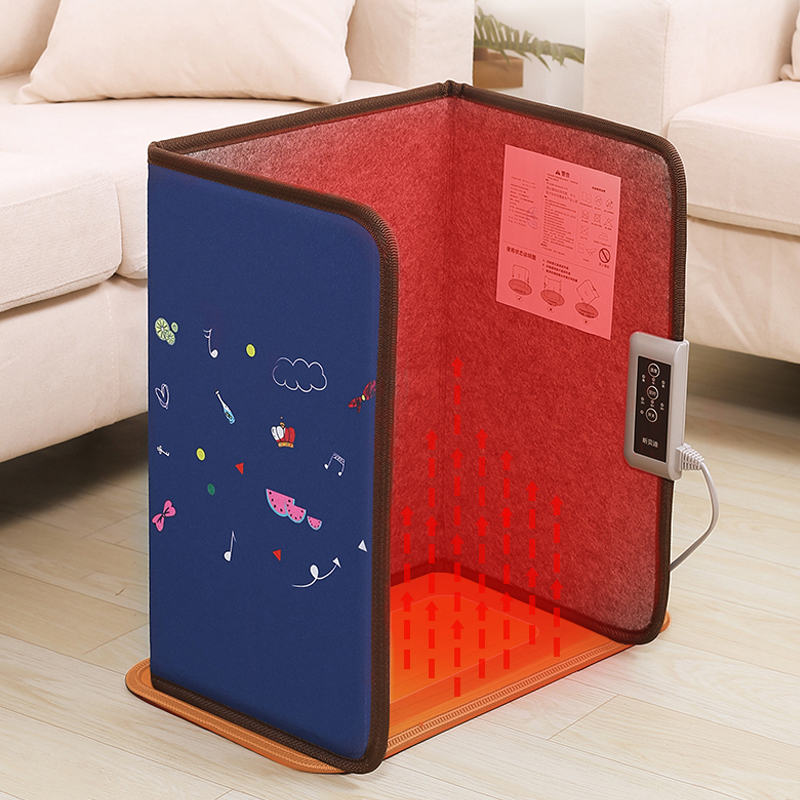

三維暖腳器功能THREE POSITION FOOT WARMER FUNCTION

三維暖腳器方案開發由九齊單片機NY8A062D型號封裝型號是8引腳SOP，通過主控芯片程序開發設計而成； 產品采用單片機控制大熱片進行發熱，本產品開發設計主要功能有：360度全范圍橫溫發熱、傾斜超過45度自動斷電、三擋調溫。
本產品的MCU開發設計由溫州宇芯微單片機開發公司設計而成。

產品構成 / PRODUCT COMPOSITION

·

01

·

三面加熱片

·

·

02

·

繼電器

·

·

03

·

九齊單片機

·

·

04

·

三擋調溫

·

結構說明 /  STRUCTURE ELUCIDATION

三維暖腳器PCB結構說明

1、三面加熱片：通過單片機程序控制加熱片進行加熱到額定溫度；

2、繼電器：當產品在傾斜達到45度的時候，繼電器控制電流自動斷開；

3、九齊單片機：采用的是NY8A062D型號，采用單片機軟件程序控制運行其他元器件；

4、三擋調溫：通過按鍵控制分別是，一檔45度、二檔55度、三檔65度。

NY8A062D腳位和功能說明   / FUNCTION DESCRIPTION

SOP8腳位圖
