榨汁杯方案

功能說明 / FUNCTION DESCRIPTION

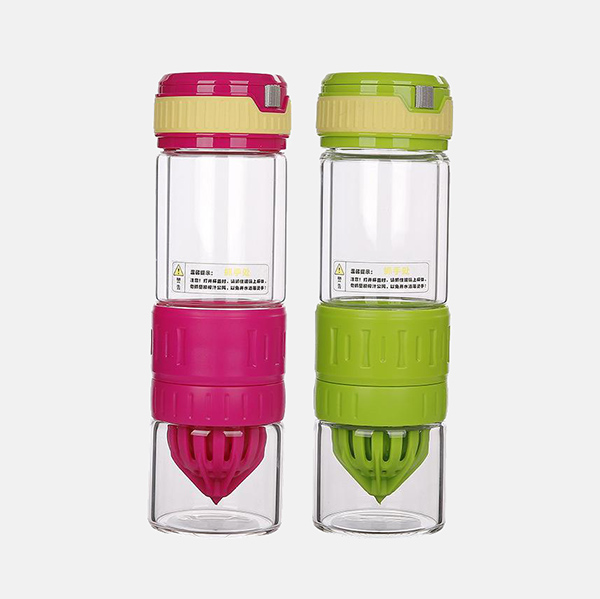

榨汁杯功能JUICING CUP FUNCTION

榨汁杯是一種可以將果蔬快速榨成果蔬汁的機器，小型可家用。它早在1930年由諾蔓·沃克博士(Dr. Norman Walker )發(fā)明。在此基礎上，后來由設計師們改進出不同款式及不同原理的榨汁杯。功能解析:(又稱果汁機)做純果汁。啟動機器以后，電機帶動刀網高速旋轉。把水果蔬菜從加料口推向刀網，刀網的尖刺將果菜削碎，在刀網高速運轉所產生榨汁機的離心力的作用下，果渣飛出刀網進入渣盒，而果汁穿出刀網流入果汁杯。

產品構成 / PRODUCT COMPOSITION

·

01

·

直流電機

·

·

02

·

果汁杯

·

·

03

·

電機功能控制主板

·

·

04

·

18650電池

·

·

05

·

LCD顯示屏

·

·

06

·

數碼管

·

結構說明 / STRUCTURE ELUCIDATION

榨汁杯PCB結構說明

1、PCB結構圖完全兼容市場上公模外殼，也可以根據客戶要求定制PCB結構。

2、使用18650可充電電池1月續(xù)航。

3、主控MCU使用NY8B062D，為SOP14封裝，待機時間長，低功耗，使用18650充電電池，續(xù)航時長達1月。

NY8B062D腳位和功能說明 / FUNCTION DESCRIPTION

SOP8封裝

SOP14封裝
