超聲波洗牙器方案開發

功能說明 / FUNCTION DESCRIPTION

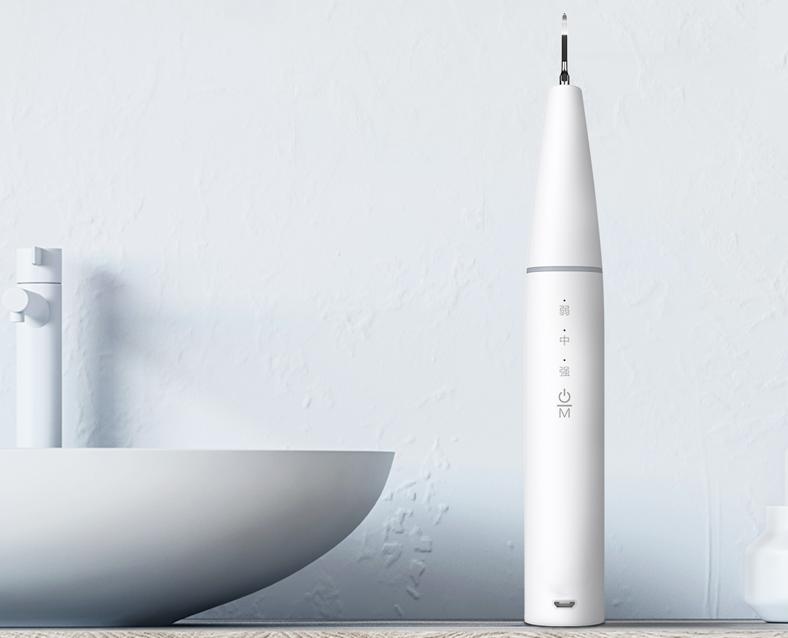

超聲波洗牙器功能DEVELOPMENT OF ULTRASONIC TOOTH CLEANER

超聲波洗牙器方案開發由九齊單片機NY8A050D型號封裝型號是8引腳SOP，通過主控芯片程序開發設計而成； 產品采用單片機控制超聲波脈沖技術，采用交流固定轉速電機發出超聲波來進行粉碎牙結石。一鍵操作開關機，一鍵調整工作模式。
本產品的MCU開發設計由溫州宇芯微單片機開發公司設計而成。

產品構成 / PRODUCT COMPOSITION

·

01

·

開關按鍵

·

·

02

·

LED顯示燈

·

·

03

·

九齊單片機

·

·

04

·

鋰電池

·

結構說明 /  STRUCTURE ELUCIDATION

超聲波洗牙器PCB結構說明

1、開關按鍵：一鍵長按進行開關，模式調整，3中沖洗模式切換；

2、LED顯示燈：產品采用6個LED燈珠，依次對應各個檔位以及電量指示；

3、九齊單片機：采用的是NY8A050D型號，采用單片機軟件程序控制運行其他元器件；

4、鋰電池：采用電池供電，大大提高了產品的便攜，方便使用性。

NY8A050D腳位和功能說明   / FUNCTION DESCRIPTION

SOP8腳位圖
