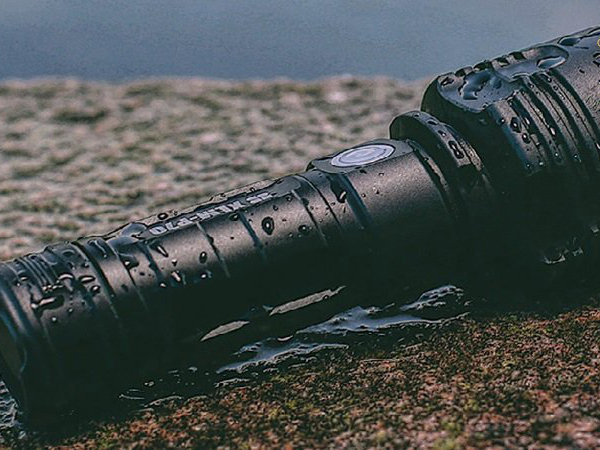

便攜式戶外手電筒方案開發

        手電筒可以說是一種比較古老的便攜式照明工具，手電筒發明至今，歷經了將近一百年的發展，為了適應不同時期的照明需求，手電筒類型也是經過迭代更新。今天宇芯微為大家?guī)淼氖且环N基于單片機的便攜式戶外手電筒開發方案，下面是詳細知識說明。


一、便攜式戶外手電筒方案開發原理

　　宇芯微的NY 單片機是一款高度集成的表面貼裝器件（SMD），單電池或多電池LED驅動器，適用于需要從非常低的輸入電壓進行升壓轉換的應用。它僅需一個外部電感器即可產生恒定電流脈沖，該脈沖非常適合在很寬的工作電壓范圍內驅動單個或多個LED。它提供了易于使用、低成本、節省空間和易于布局的解決方案，手電筒的工作模式分為正常模式和自舉模式。

二、便攜式戶外手電筒方案功能介紹

　　宇芯微設計的便攜式戶外手電筒方案，主控芯片采用九齊單片機NY8A系列小家電單片機，封裝類型是8引腳sop，能夠實現如下功能：

　?。?/span>1）工作電壓范圍3-6.0V。

　?。?/span>2）單片機腳位功能與原理圖相符合，四個霍爾開關對應開關功能為弱檔/中檔/強檔/爆閃。

　　（3）手電筒弱檔/中檔占空比不變，在恒壓4.2V條件下，強檔在初始占空比工作2分鐘后，燈珠電流在2分鐘內漸變降為1.4±0.1（A）并維持。

　?。?/span>4）弱檔功能在恒壓4.2V條件下，燈珠電流在50±5（mA）。

　?。?/span>5）爆閃功能在恒壓4.2V條件下，燈珠最高電流限制在1.5A以內。

　?。?/span>6）在恒壓不限流4.2-6.0（V）范圍內，強檔初始占空比設置滿足燈珠電流3.0±0.1（A）恒流。

　?。?/span>7）戰術開關功能始終功能優先，退出戰術開關功能后，恢復手電筒之前的檔位功能。

　?。?/span>8）中檔功能在恒壓4.2V條件下，燈珠電流在700±50（mA）。

　?。?/span>9）霍爾開關功能取消待機超過4秒后，再次使用須激活弱檔才能使用功能，改為磁鐵對準哪個霍爾元件，就執行對應的手電筒功能。

　　值得一提的是，宇芯微設計的便攜式戶外手電筒PCB結構圖與市場上其他計時器的公模外殼完全兼容。PCB結構也可根據客戶要求定制。我們的電子計時器PCB結構是一個單面板，產品的形狀可以自己設計和改變，商家能夠創造更多不同的形狀來滿足市場需求。

　　以上就是宇芯微便攜式戶外手電筒的設計方案的全部內容分享，如果您有便攜式戶外手電筒 方案開發需求，歡迎和我們聯系，宇芯微專注于單片機方案開發，MCU應用功能開發，致力于為廣大廠家提供更多新穎的電子產品！
