汽車座椅加熱墊方案開發

功能說明 / FUNCTION DESCRIPTION

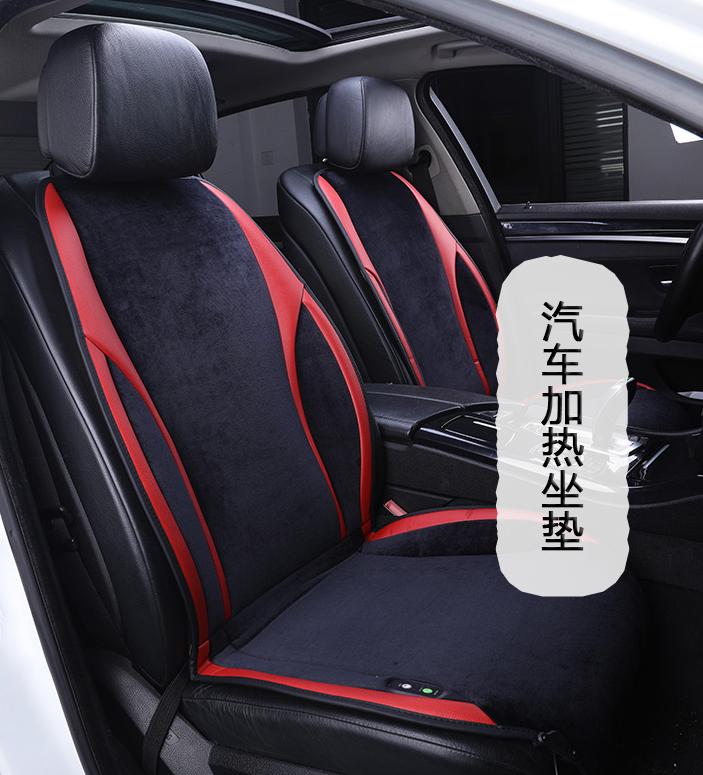

汽車座椅加熱墊功能FUNCTION OF CAR SEAT HEATING PAD

汽車座椅加熱墊方案開發由九齊單片機NY8A062D型號封裝型號是16引腳SOP，通過主控芯片程序開發設計而成； 座椅加熱是利用座椅內的電加熱絲對座椅內部加熱；功能有：升溫控制、恒溫控制、短路保護、數碼管顯示等，是以冬天時座椅過涼造成的乘坐不舒適感的電子產品。
本產品的MCU開發設計由溫州宇芯微單片機開發公司設計而成。

產品構成 / PRODUCT COMPOSITION

·

01

·

按鍵控開關

·

·

02

·

PTC發熱片

·

·

03

·

九齊單片機

·

·

04

·

數碼管顯示器

·

結構說明 /  STRUCTURE ELUCIDATION

汽車座椅加熱墊PCB結構說明

1、按鍵控開關：在主駕駛位可安裝控制開關加熱墊的工作；

2、PTC發熱片：可以將溫度恒溫在25度到50度之間進行調節并恒定；

3、九齊單片機：采用的是NY8A062D型號，通過MCU主控芯片的程序控制產品進行工作；

4、數碼管顯示器：提示加熱坐墊的當前溫度。

NY8A062D腳位和功能說明   / FUNCTION DESCRIPTION

SOP16腳位圖
