即熱式水龍頭方案開發

功能說明 / FUNCTION DESCRIPTION

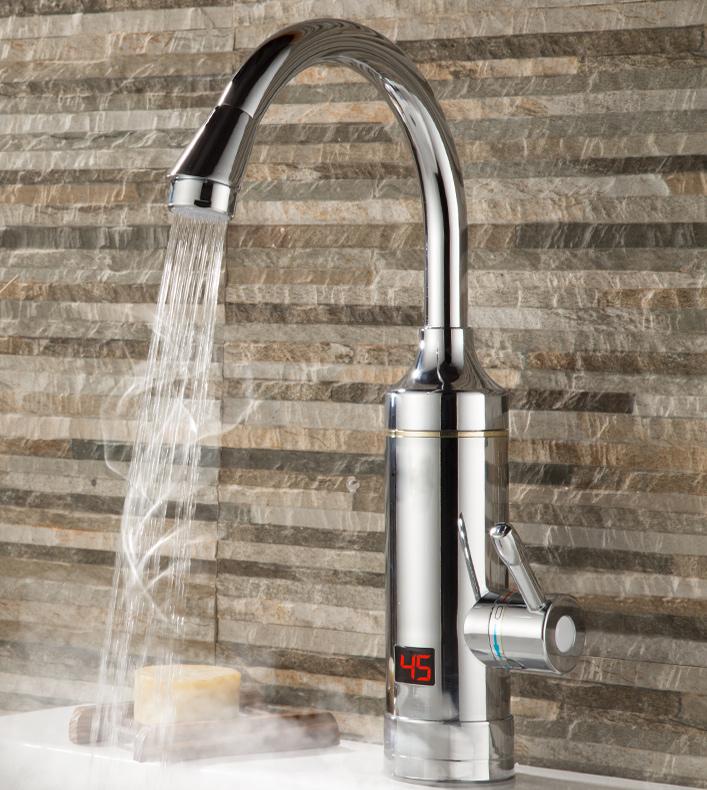

即熱式水龍頭功能HOT TAP FUNCTION

即熱式水龍頭方案開發由九齊單片機NY8A050D型號封裝型號是8引腳SOP，通過主控芯片程序開發設計而成； 產品采用單片機控制加熱器元器件對水管中經過的水流進行加熱。產品使用方法非常簡易打開水龍頭開關，內中的加熱元器件即開始工作，快速給水加熱，從而達到出熱水的效果。
本產品的MCU開發設計由溫州宇芯微單片機開發公司設計而成。

產品構成 / PRODUCT COMPOSITION

·

01

·

加熱元器件

·

·

02

·

LCD溫度顯示芯片

·

·

03

·

九齊單片機

·

·

04

·

水電隔離

·

結構說明 /  STRUCTURE ELUCIDATION

即熱式水龍頭PCB結構說明

1、加熱元器件：對水的加熱時間短，打開水龍頭即可出熱水；

2、LCD溫度顯示芯片：清晰數字溫控顯示溫度，實時了解水溫，不怕過燙或太冷；

3、九齊單片機：采用的是NY8A050D型號，采用單片機軟件程序控制運行其他元器件；

4、水電隔離：管道一體成型，不漏電漏水，杜絕觸電隱患。

NY8A050D腳位和功能說明   / FUNCTION DESCRIPTION

SOP8腳位圖
