報警燈方案

功能說明 / FUNCTION DESCRIPTION

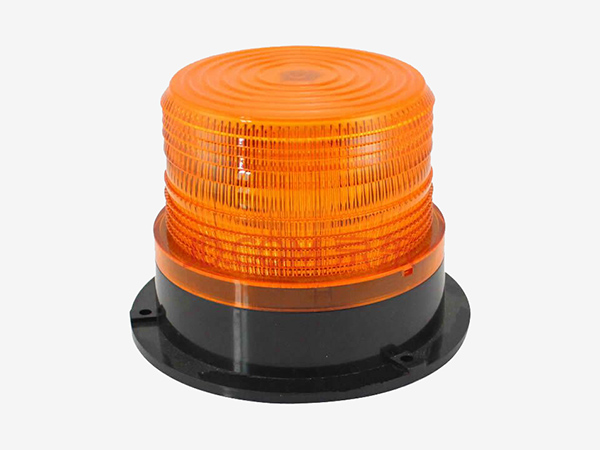

報警燈功能ALARM LAMP FUNCTION

光效節能 光源選用超高亮度固態免維護LED光源，光效高、壽命長、節能環保;優良的芯電路設計，聲音和聲光兩種工作模式任意轉換，聲音報警聲強高達115分貝以上，穿透能力強。充電電池 高能無記憶電池組，充放電性能穩定、容量高、自放電率低、節能環保?？煽坎捎霉鈱W(xué)軟件和優化的結構密封設計，外殼選用進口的工程塑料，經受強力的碰撞和沖擊，確保燈具可在惡劣的環境中長期穩定可靠的工作。使用方便 體積小、重量輕額定電壓、攜帶方便，可采用臺面放置、手提、磁力吸附等多種方式。

產品構成 / PRODUCT COMPOSITION

·

01

·

低功耗蜂鳴器

·

·

02

·

大功率紅藍燈珠

·

·

03

·

單片機控制主板

·

·

04

·

鋰電池

·

結構說明 / STRUCTURE ELUCIDATION

報警燈PCB結構說明

1、低功率蜂鳴器：音量可以達到110分貝；

2、大功率藍燈珠：20顆高亮燈珠，模擬旋轉燈光；

3、單片機控制主板：使用的是九齊單片機的NY8B062D型號，通過單片機程序設計控制電機方案運行指令。

NY8B062D腳位和功能說明 / FUNCTION DESCRIPTION

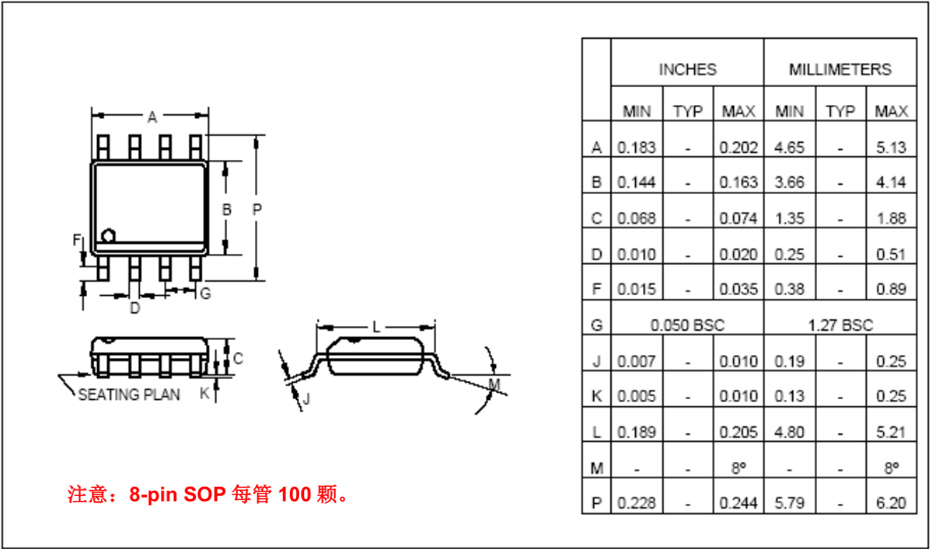

SOP8封裝

SOP14封裝
