紅外線報警器開發方案

功能說明 / FUNCTION DESCRIPTION

紅外線報警器功能INFRARED ALARM FUNCTION

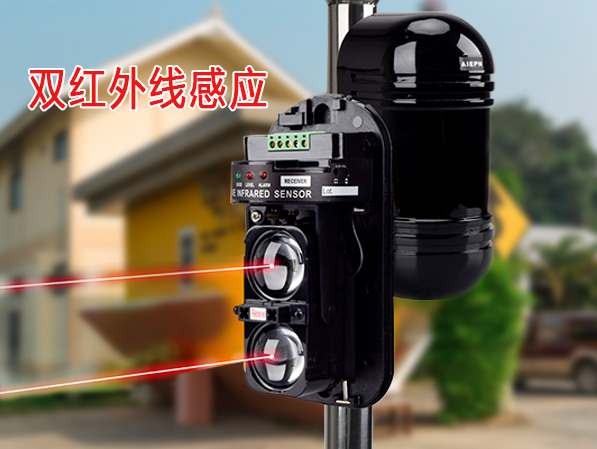

紅外線報警器，紅外報警它可以分為兩類：主動、被動型。主動型的紅外報警器，是以警報系統主動發出紅外線，紅外線在碰到障礙物時，它會反彈回來，被報警系統的探頭接收信號。如果探頭監測到，紅外線是靜止不動的，則是不斷的發出紅線不間斷的進行反彈，這樣報警系統就不會進行報警。當有會移動的物體觸碰了這根看不見的紅線時，探頭就會檢測到異常，并會進行報警。
本產品開發方案為宇芯微提供的深圳 單片機開發。

立即咨詢

產品構成 / PRODUCT COMPOSITION

·

01

·

紅外線探頭

·

·

02

·

發聲器

·

·

03

·

開關按鍵

·

·

04

·

LED指示燈

·

結構說明 /  STRUCTURE ELUCIDATION

紅外線報警器PCB結構說明

1、工作電壓:DC9~16 v；

2、探測距離：10m；

3、開關輸出:1A Max, 25V

4、工作溫度:-25℃~ + 55℃

NY8A062A腳位和功能說明 /  / FUNCTION DESCRIPTION

SOP8
